Nová sofistikovaná stratégia 3-axis Global Finishing v ESPRIT 2017 pre strmé/plytké frézovanie

Dokončenie všetkých oblastí celého modelu-strmé a plytké-v jednej operácii, v kratšom čase programovania. Nový cyklus Global Finishing kombinuje najlepšie zo stratégie Z-Level Finishing a Floor Finishing v jednom kompletnom riešení. Stratégia Global Finishing optimalizuje obrábanie zložitých dielov aplikovaním najvhodnejších dráh nástroja na strmých a plytkých plochách na základe užívateľom definovaného uhla prahového sklonu.

  • Zjednodušené rozhranie prezentuje len kľúčové parametre pre rýchlejšie programovanie
  • Sofistikovaná logika dáva prednosť kontinuite dráhy nástroja medzi strmými a plytkými plochami
  • Optimalizovaná dráha nástroja aplikuje Z-level rezné prechody na strmé plochy, ofset prechody na plytké plochy
  • Užívateľom definovaný uhol sklonu aplikuje vhodné dráhy nástroja na strmé a plytké plochy
  • Možnosť pre obrábanie cez otvory v plochách bez zastavenia alebo odjazdu nástroja
  • Mód climb (súsledne) a spiral (špirála) sú štandardne povolené pre hladšie dokončenie

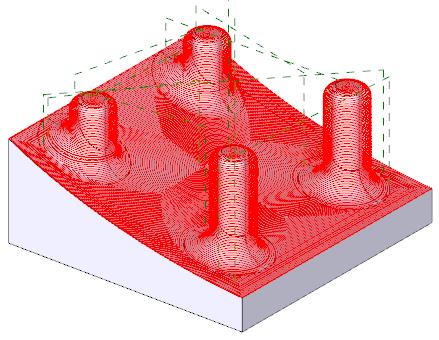

Obrázok 1. Dráha nástroja je optimalizovaná pre strmé/plytké zóny.

Zjednodušené rozhranie pre nový cyklus Global Finish je navrhnutý pre rýchlejšie programovanie ako do teraz poskytnutím len kľúčových parametrov pre užívateľa.

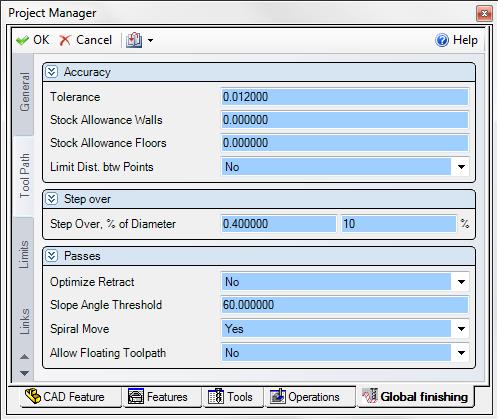

Obrázok 2. Parametre Global Finish možno jednoducho nastaviť.

Plochy modelu, ktoré majú sklon nad Slope Angle Threshold (prahový uhol sklonu) sú považované za strmé, plochy pod týmto uhlom sú považované za plytké.

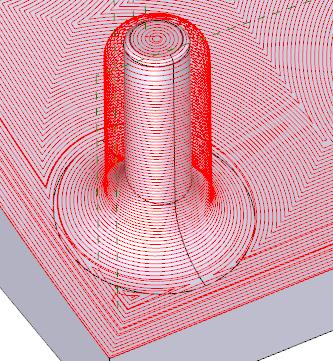

Obrázok 3. Na strmých plochách, systém aplikuje Z-level dráhu nástroja. Na plytkých plochách sú aplikované ofset prechody.

Systém najprv vypočíta Z-level dráhu nástroja na celom modeli. Všetky dráhy nástroja, ktoré idú výhradne v oblasti nad prahovým sklonom sú zachované. Dráha nástroja v oblasti pod prahovým sklonom je prepísaná koncentrickými prechodmi. Táto metóda uprednostňuje kontinuitu dráhy nástroja a pokusy o zachovanie neprerušených Z-level prechodov tak ako to len ide.

Štandardne sú použité na všetkých strmých oblastiach climb (súsledné) rezy. Avšak, voľba Optimize Retract (optimalizovaný odjazd) dovolí dráhe nástroja striedať medzi climb (súslednými) a conventional (striedavými) rezmi pre minimalizovanie odjazdových pohybov.

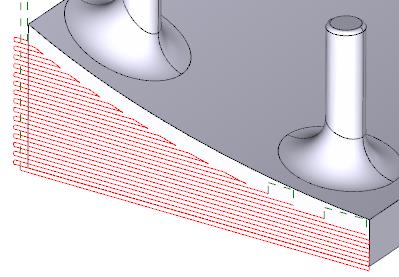

Obrázok 4. Optimize Retract (optimalizovaný odjazd) dovolí striedavú dráhu nástroja na strmých plochách pre minimalizovanie odjazdov.

Voľba Spiral Move (špirálový pohyb) aplikuje špirálové pripojenie pre obe Z-level a concentric dráhy nástroja. Inak je dráha nástroja pripojená s trajektóriou tvaru "S".

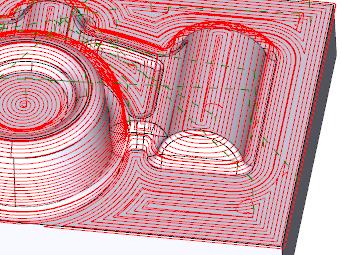

Obrázok 5. Z-level a concentric prechody ako využívajú špirálové prepojenia.

V prípade ak má model diery, voľba pre Allow Floating Toolpath (povoliť premenlivú dráhu nástroja) bude generovať dráhu nástroja cez otvory namiesto ich obchádzania.

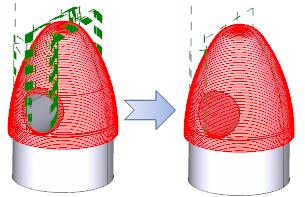

Obrázok 6. Obrábanie cez diery s voľbou Allow Floating Toolpath (povoliť premenlivú dráhu nástroja).
