Objemové zvary v Creo 4.0

Objemové zvary v Creo 4.0

Simulácie a analýzy sú neoceniteľné pri hľadaní potencionálnych  problémov s dizajnom. Ale čo sa stane, keď prvok ako napr. Zvar nie je rozpoznaný ako zvar? V minulosti s tým mohol byť problém, lebo zvary boli vytvárané ako plochy. Teraz s Creo 4.0, zvary na súčiastkách môžu byť vytvorené ako objemové prvky a môžeme ich merať, použiť na simulácie a analyzovať.  Tu je postup:

Vytvorenie objemového zvaru

Proces je jednoduchý, a veľmi sa oproti minulým verziám Crea nezmenil.

V skupine Insert (Vložiť)  na karte Weld (Zváranie) kliknite na typ zvaru: Fillet (Kútový), Butt (Plošný) alebo Plug/ Slot (Dierový).

Vyberte referencie pre vytvorenie objemových zvarov.

Kliknite na záložku Options (Možnosti).

Vyberte Solid (Objem) pre typ geometrie.

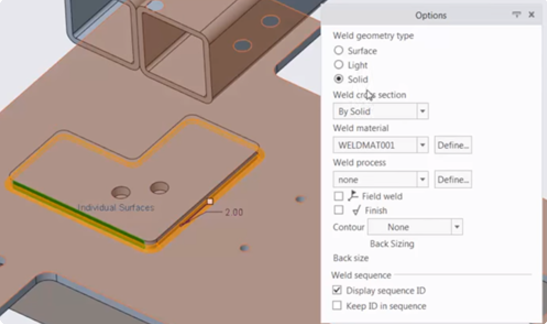

Výber Typu geometrie zvaru ako Solid (Objem) pri tvorbe zvaru

Merania medzi zvarom a iným objemom

Teraz môžete zo zvarmi pracovať ako s ktorýmkoľvek iným objemom. Napríklad, môžete merať povrch, hranu alebo drážku zvaru:

V skupine Measure (Merania) v záložke Analysis (Analýzy) kliknite na Measure (Meranie) a potom vyberte Distance (Vzdialenosť).

V tomto prípade vyberieme povrch zvaru.

Vyberte hranu iného objemu v modeli.

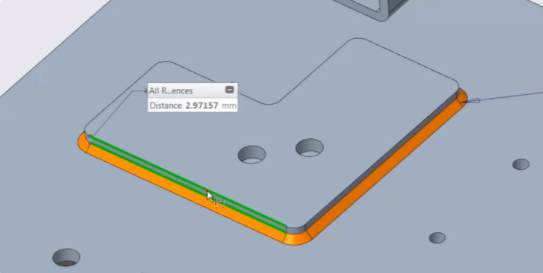

Meranie vzdialenosti medzi plochou zvaru a hranou

Keď príde čas na simuláciu, môžete si byť istý že zvar bude spracovaný ako akákoľvek iná pevná látka.
