Novinky ESPRIT 2015

Nová verzia CAM softvéru ESPRIT 2015 ponúka veľa vylepšení, ktoré uľahčia užívateľovi prácu s programovaním. Tu je niekoľko najzásadnejších noviniek:

Tvorba prvkov

Profil plochy

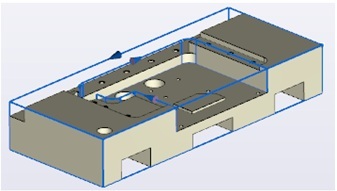

Profil plochy vytvára funkciu reťazca na hornej a dolnej hranici zvislých plôch. Jedna alebo viac napojených plôch môžu byť zjednotené pred kliknutím na príkaz, alebo je možné vybrať plochy po kliknutí na príkaz. Tento prvok “Profil plochy“ sa využíva pre kontúrovanie. Funkcia reťazca je vytvorená na profile plochy v najvyššom bode, s funkciami hĺbky v najnižšom bode profilu plochy.

Ak je medzi vybranými plochami nejaký rozdiel, sú vytvorené samostatné prvky.

Otočenie prvku

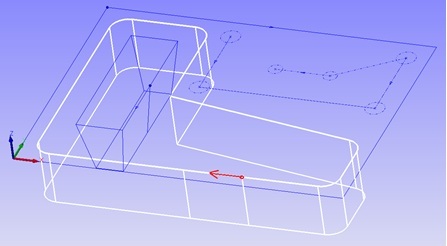

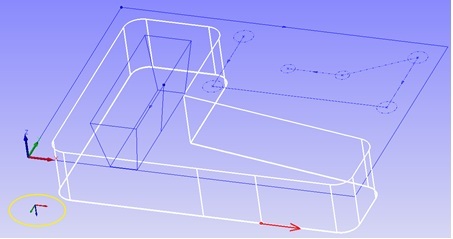

„Otočiť prvok“ upravuje reťaz alebo prvok dier otočením do opačného smeru alebo otočením orientácie FreeForm prvku. Základná geometria nie je ovplyvnená. Ľahko otočí orientáciu prvkov, ak môžu byť obrábané vzájomne z dvoch smerov, ako napríklad hrbovanie dier alebo profilov. Prvok je otočený o 180 stupňov v Z smere od pôvodnej pracovnej roviny. Ak je nutné, je vytvorená nová pracovná rovina s novou orientáciou.

Tvorba automatického reťazca z vybraných plôch

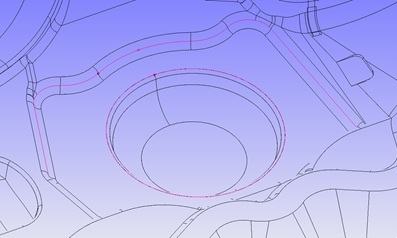

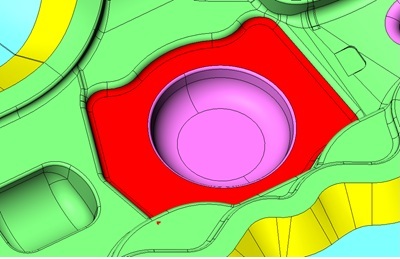

Je možné vybrať viac plôch naraz a vytvoriť automaticky reťazec.

Plochy

Spojovanie napojených plôch do jednej plochy

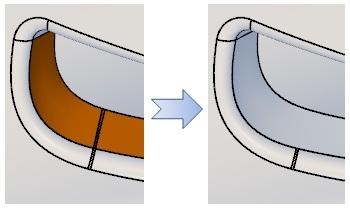

„Spojiť plochy“ zlúči skupinu dotyčných plôch medzi jednotlivými čelami alebo jednotlivými plochami. Ak má importovaný model niekoľko malých plôch, može byť model zjednodušený spojením do jedného čela alebo plochy. Parametrické dáta zo solid modelu ostanú zachované. Plochy by mali byť zlúčené pred použitím technológie obrábania.

Nové funkcie v programovaní

Nové druhy nájazdov a výjazdov

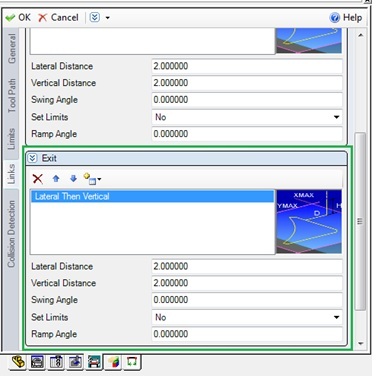

V 3 a 5 osých plynulých operáciách boli pridané nové typy nájazdov a výjazdov – Lateral Then Vertical.

ProfitMilling (Bottom Up / zdola nahor)

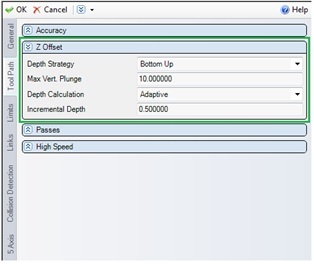

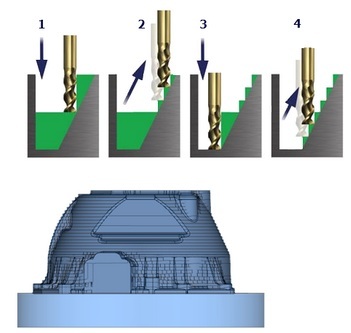

ESPRIT 2015 obsahuje tiež funkciu pre zlepšenie produktivity obrábania. Nová stratégia Bottom Up posúva vysokorýchlostný úber materiálu pomocou ESPRIT ProfitMilling na vyššiu úroveň. Stratégia Bottom Up umožňuje dosiahnuť po hrubovaní malý prídavok. Naviac je možné ju kombinovať s funkciou ProfitMilling (unikátne vysokorýchlostné hrubovanie) a dosiahnuť tak výrazné zvýšenie celkovej produktivity. ProfitMilling optimalizuje dráhu nástroja podla uhlu opásania frézy, zaťaženia britu a bočnej reznej sily úberu materiálu, aby bolo dosiahnuté výrazné skrátenie doby cyklu a predĺženie životnosti nástroja.

Automatizácia

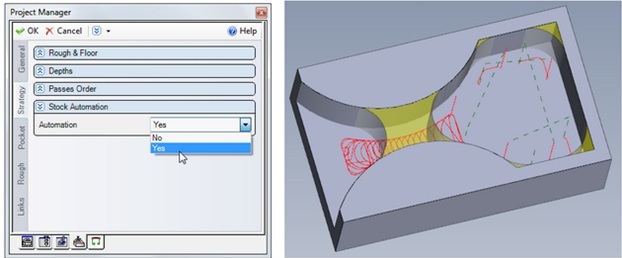

Možnosti strategického obrábania v ESPRIT 2015 boli doplnené o prepracovanú automatizáciu odoberania materiálu pre viacúčelové stroje s možnosťou frézovania, sústruženia a vŕtania. Nová funkcia automatizácie odoberania materiálu je k dispozícii pre cykly čelného frézovania, kontúrovania a kapsovania. Upozorňuje na miesta, kde už bol materiál odstránený predchádzajúcimi operáciami a generuje dráhu obrábania iba v miestach, kde je treba materiál ešte odobrať. Táto funkcia obmedzuje „obrábanie vzduchu“ a výrazne tak skráti dobu výrobných operácií.

Detekcia kolízií

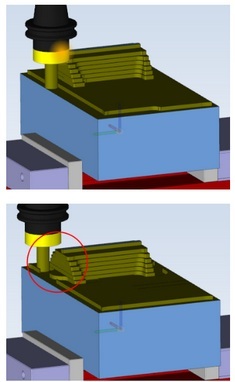

Ak sa v operácii nastaví detekcia kolízie, tak vám bude ESPRIT strážiť kolíziu medzi zostavou držiaku a dielca. V prípade že ESPRIT zistí možnú kolíziu, automaticky pregeneruje dráhu nástroja tak, aby k žiadnej kolízii nedošlo.
