Použitie spojovacích prvkov v Creo Simulate

Nástroj  Creo Simulate Fasteners  vytvára idealizáciu spojovacieho prvku a používa sa na pripojenie dvoch komponentov v zostave.

Spojovací prvok sa primárne používa na poskytnutie znázornenia prenosu zaťaženia konštrukciou na rozdiel od pevných spojení, ako sú Bonded a Rigid links. Creo Simulate verzia 2.0 a vyššie používajú pre výpočet Skrutkových spojov nosníkovú idealizáciu podľa Timoshenka, ktorá používa maticu tuhosti 12x12 na dosiahnutie lepšej presnosti.

Tento typ modelovania berie do úvahy axiálne sily, ako aj strihovú, torznú a ohybovú tuhosť v upevňovaných súčiastkách (všetky tieto sily sú dostupné vo výsledkoch).

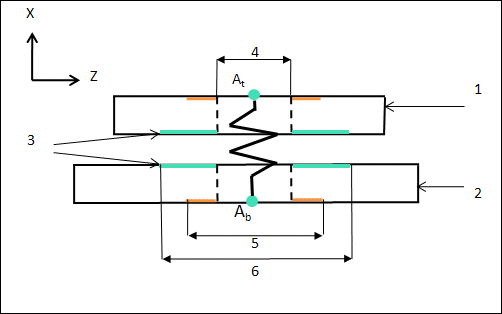

Princíp skrutkových spojov:


1. Horná časť

2. Spodná časť

3. Prstencové oblasti udržiavané
    v kontakte "Fix Separation"

4. Priemer skrutky

5. Priemer hlavy a matice

6. Priemer prstencovej oblasti "Fix Separation"

                                                                                                                                             Prierez skrutkového spojovacieho prvku medzi dvoma pevnými komponentmi



Ak chcete používať Fastener spojenia na upevnenie dvoch komponentov, nesmú mať tieto komponenty vzájomný prienik (interferenciu). Pri modelovaní skrutkových spojov musíte mať na pamäti, že medzi skrutkov a otvorom nie je žiadny kontakt. Skrutkové spoje môžu byť použité pre Solid a Shell modely.


Pri zadávaní veličín je potrebné mať na pamäti určité pravidlá:

1. Diameterr - je priemer dieri do ktorej chcete vložiť skrutkový spoj. Nešpecifikujte hodnotu väčšiu ako je priemer dieri.

2. Fastener Head and Nut Diameter - hodnota priemeru hlavy skrutky je rovnaká ako priemer matice. Zadajte hodnotu väčšiu, ako je hodnota priemeru skrutky.

3. Separation Test Diameter​ - Ide o priemer prstencových oblastí vytvorených okolo spojovacieho prvku, ktoré sú udržiavané v kontakte. Zadajte hodnotu, ktorá je väčšia ako priemer hlavy a matice. Hodnota by mala byť aspoň dvojnásobok hodnoty priemeru skrutky.

O rozhraní medzi spojovacími prvkami

Fix Separation (oprava oddeľovania), je rýchla a jednoduchá aproximácia rozhrania medzi dvoma komponentami. Ak vyberiete zaškrtávacie políčko Fix Separation obidva komponenty budú udržiavané v kontakte s Fix Separation mechanizmom. Plošné tuhé pružiny zabraňujú prenikaniu oboch častí do seba. Pravidlo o tom, kedy používať Fix Separation a kedy používať kontakty, je nasledovné:

• Ak má model definované kontaktné miesta a chcete zadefinovať aj spojovací prvok, je dobré definovať kontaktné rozhranie medzi týmito dvomi komponentmi, ktoré sa majú upevniť. V tomto prípade odškrtnite políčko Fix Separation, pretože analýza vytvorená pri nastavení zaškrtnutého políčka Fix Separation je lineárna analýza, zatiaľ čo analýza kontaktov je nelineárna.

• Fix Separation je dobré použiť vtedy, keď  dochádza ku kompresii na rozhraní medzi dvoma komponentami. Ak Fix Separation nefunguje správne, zobrazí sa v súbore rpt nasledujúca správa:

"Fix Separation kvôli spojovaciemu prvku (Fastener)  zabraňuje oddeleniu komponentov na miestach, kde by sa mali oddeliť. Z tohto dôvodu môžu byť výsledky tejto analýzy nepresné. Mali by ste vypnúť možnosť Fix Separation pre spojovací prvok a ak je to potrebné, vložte kontaktné rozhranie medzi komponenty, ktoré sú spojené spojovacím prvkom (Fastener). "

Ďalším ukazovateľom, či funkcia Fix separation funguje správne, je meraná sila fastenerName_intf_norm_forc. Táto hodnota je vytvorená automaticky a sleduje celkovú normálovú silu medzi dvoma upevnenými komponentami na fixačnej prstencovej oblasti. Je to hodnota Ft-Fc, kde:

Ft- ťažná sila v prstencovitej oblasti

Fc- kompresná sila v prstencovej oblasti

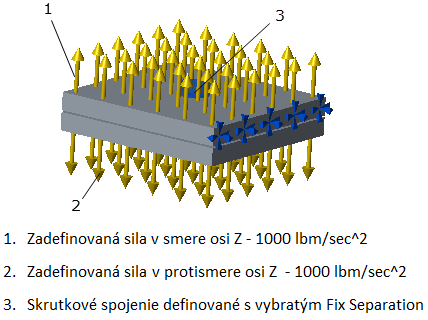

Hodnotu tejto sily si môžete pozrieť v súbore rpt. Záporná hodnota naznačuje, že existuje čistá kompresia a že Fix Separation funguje správne. Kladné hodnoty naznačujú čisté napätie a oddelenie komponentov. Napríklad v jednoduchom modeli uvedenom nižšie sú dve štvorcové dosky spojené so skrutkou prechádzajúcou cez otvor v strede súčiastky. V príklade je vybratá možnosť Fix separation a na každej doske je definované zaťaženie            1000 lb/s2 a predpätie 500 lbm/s2. (políčko Account for Stiffness bolo tiež začiarknuté). Zaťaženie zatiahne dosky od seba, zatiaľ čo pružiny Fix separation sa snažia udržať ich spolu.

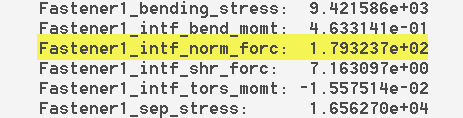

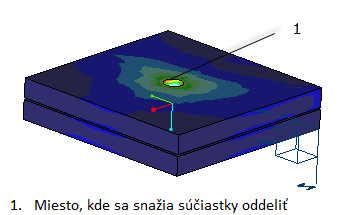

Po spustení statickej analýzy je hodnota fastenerName_intf_norm_forc je 179,3237 lbm / sec 2, čo indikuje čisté napätie. V tomto prípade sa pružinový mechanizmus Fix Separation pokúša držať obidva komponenty spolu, aj keď by mali byť oddelené. Toto by mohlo mať za následok nesprávne výsledky. V tomto prípade musíte zrušiť začiarknutie políčka Fix Separation a definovať kontaktnú analýzu medzi kontaktnými časťami komponentov.



Vytvorenie viacerých spojovacích prvkov:

Ak chcete vytvoriť viacej spojovacích prvkov s rovnakými nastaveniami použite Copy (ctrl+c) a Paste (ctrl+v) a vyberiete nové referencie pre skrutku. Patern pri spojovacích prvkoch nie je dostupný.

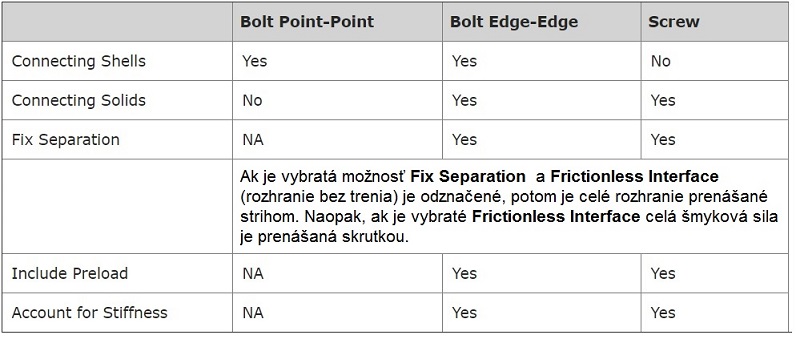

Tabuľka rozhraní podporujúcich Fastener spojenie:
