Pridávanie obrázkov do výkresov v Creo Parametric 4.0

Pridávanie obrázkov do výkresov nikdy nebolo jednoduchšie. Pri dokumentovaní dizajnu a jeho zobrazení na výkrese niekedy potrebujeme vložiť obrázky priamo do výkresovej dokumentácie. Môžu to byť obrazové súbory reprezentujúce výsledky výpočtov, diagramy, kreslené obrazy modelov, fotografie alebo iné informácie zachytené v obrazovom súbore.

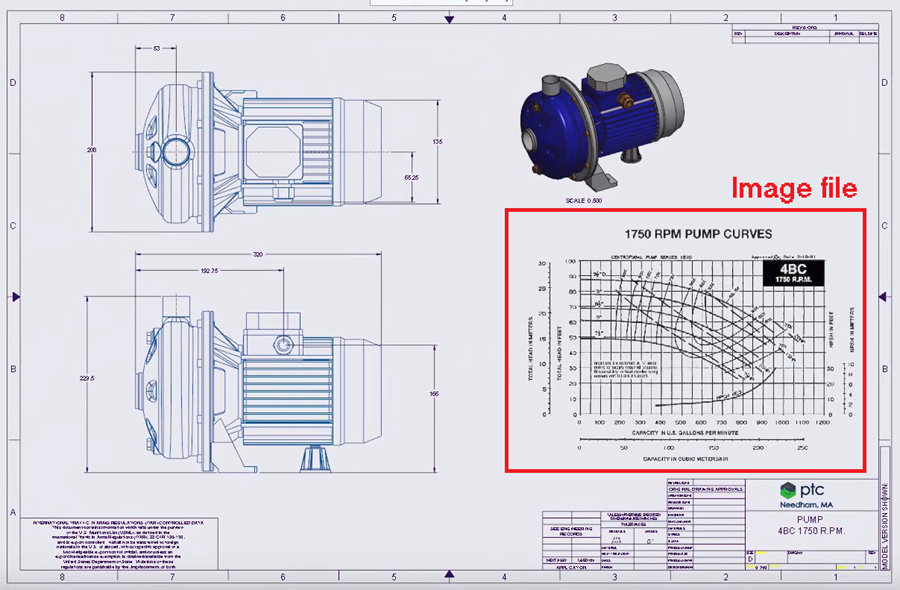

2D výkres s pridanými obrázkovými súbormi

Pomocou programu PTC Creo Parametric 4.0 je tieto obrázky možné importovať do výkresu jednoduchšie ako kedykoľvek predtým. V skutočnosti, ak ste niekedy už importovali obrázok do programu PowerPoint alebo do dokumentu vo programe Microsoft Office Word, tak už pravdepodobne viete ako to treba urobiť.

Tu sú kroky potrebné na jeho vloženie:

1: Kliknite na položku Layout > Image

2: Kliknite na Import

3: Nájdite si obrázok, vyberte ho a kliknite na  Open

4: Potiahnite obrázok tam kde ho chcete mať umiestnený na výkrese .

5: V prípade potreby upravte mierku, rotáciu alebo priehľadnosť

To je všetko! Importovaná  obrazový súbor sa stáva súčasťou výkresu. Systém nevyžauje vkladanie OLE objektov.

Importujete bežné obrazové formáty  JPEG, GIF, PNG a BMP rovnako ako PTC formáty alebo Creo Sketch súbory.

Pre každý prípade ešte ukážkové video:

https://youtu.be/TJSF0uBEcO0
