ESPRIT TNG versus ESPRIT 20XX
Koncept ESPRITu TNG je v súlade s ostatnými súčasnými softvérovými balíkmi, zefektívňuje užívateľské rozhranie a združuje ovládacie prvky do jedného miesta. Toto celkové zlepšenie užívateľského prostredia má urobiť ESPRIT účinnejší, viac estetický a spríjemniť prostredie pre nového aj existujúceho užívateľa.
 |
 |
Nové funkcie v ESPRIT TNG :
- nové rozhranie
- nové možnosti cyklov
- zlepšila sa simulácia a NC výstup
Existujúce vynikajúce vlastnosti v E20XX aj TNG:
- Undercut Chamfering, 5-axis Mold Z Level Roughing a Finishing, Bottom Up stratégia, podpora Barrel nástrojov, automatické naklápanie, zakrývanie otvorov, atď...

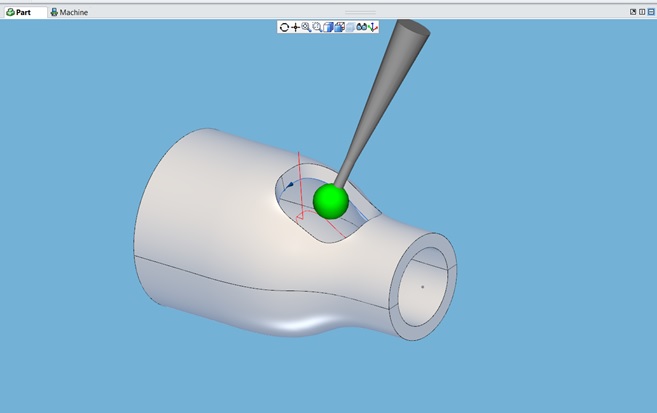

Undercut Chamfering

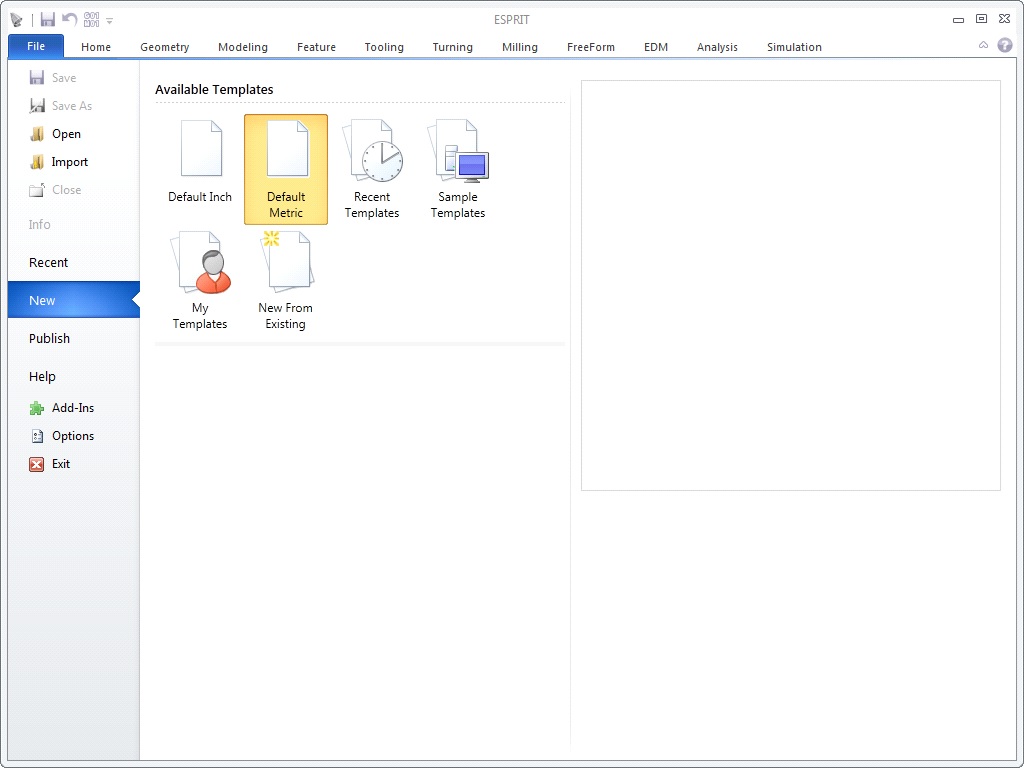

Nové šikovné rozhranie:

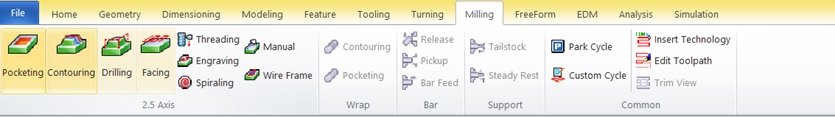

- RIBBON : krok za krokom

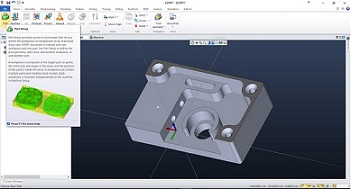

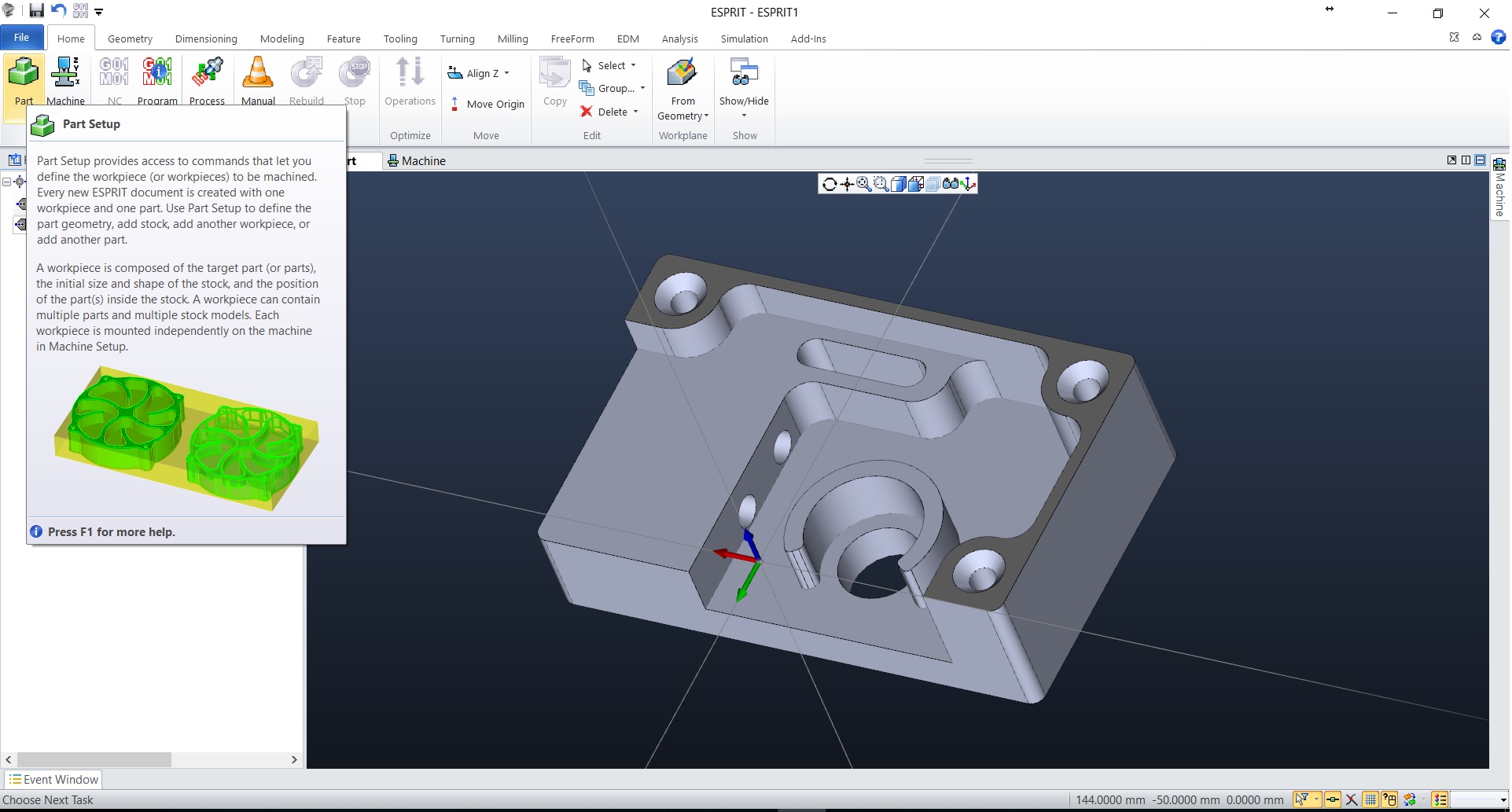

Po priblížení sa k ikone je vidieť náhľad HELP-u:

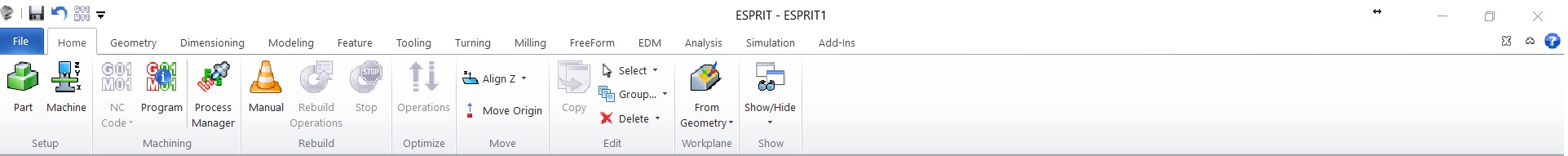

Operácie sú povolené, len keď je ich stroj schopný vykonávať:

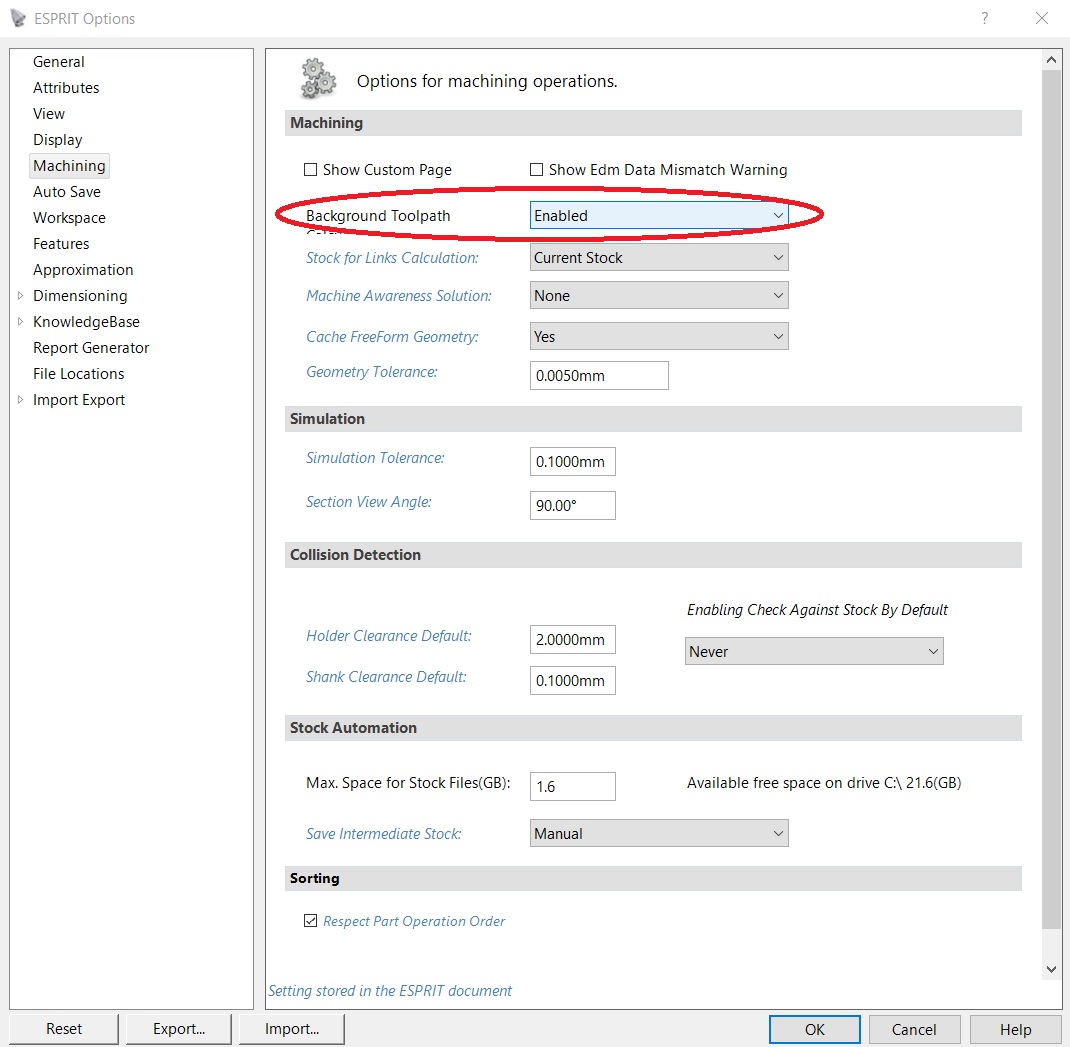

Je možný výpočet dráh na pozadí:

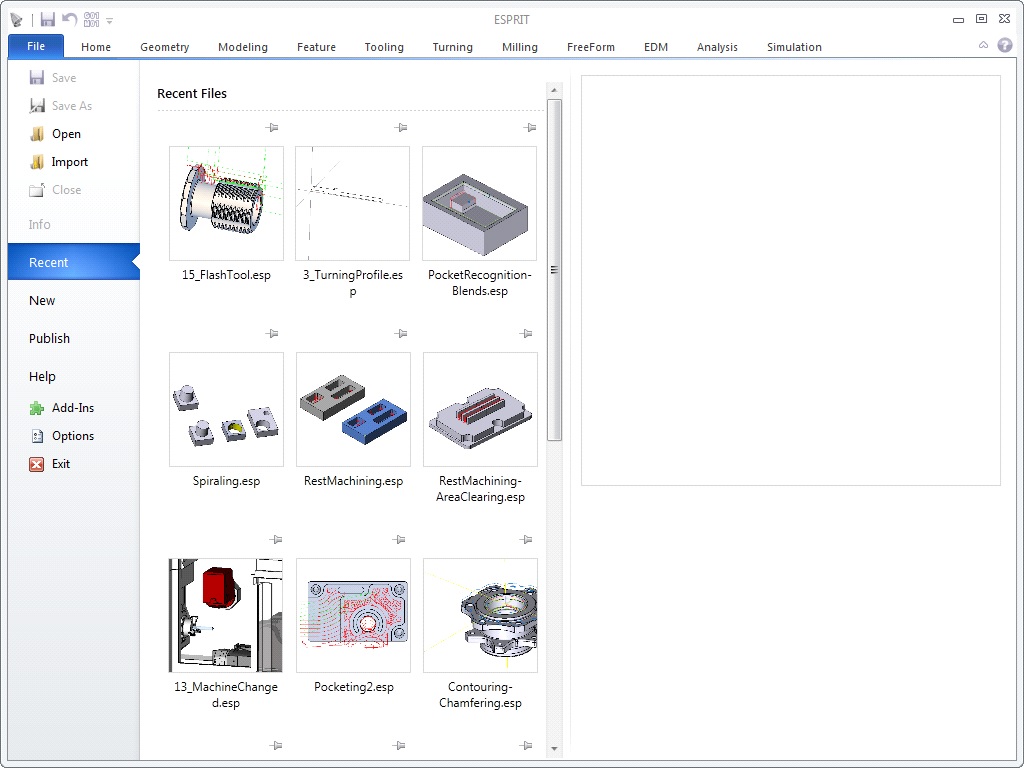

Do ESPRITU TNG je možné načítať aj súbory vytvorené v starších verziách E20xx.
Základné zdedené elementy:
- Geometria
- prvky
- hladiny
- pohľady
- nástroje (demontované)
- operácie
Predpoklady:
- Práca bez operácií: (nič nie je požadované)
- Práca s operáciami:
- Stroje musia byť pripravené a schválené v Machine Tool Builder (MTB)
- Konvertované z existujúceho EMS
- Vytvorené zo šablóny
Proces načítania pracovného postupu:
- Užívateľ otvorí zdedený *.esp súbor (Pomocou príkazu OPEN alebo jeho potiahnutím a umiestnením do aplikácie).
- Obsahuje súbor nejaké operácie? (ESPRIT TNG zistí ak sú v načítanom súbore z predošlého E20xx nejaké operácie a teda kontroluje či ich obsahuje).
- Užívateľ musí vybrať stroj aby sa načítali operácie (Ak súbor obsahuje operácie, ktoré sa objavia v správe, užívateľ môže načítať dedičný súbor s alebo bez operácií. Ak sa užívateľ rozhodne načítať s operáciami, potom musí vybrať stroj.).
- Súbor je načítaný (ESPRIT TNG načíta súbor s alebo bez operácií. V závislosti na variante, automatické fungovanie prihliada na konverziu súboru).

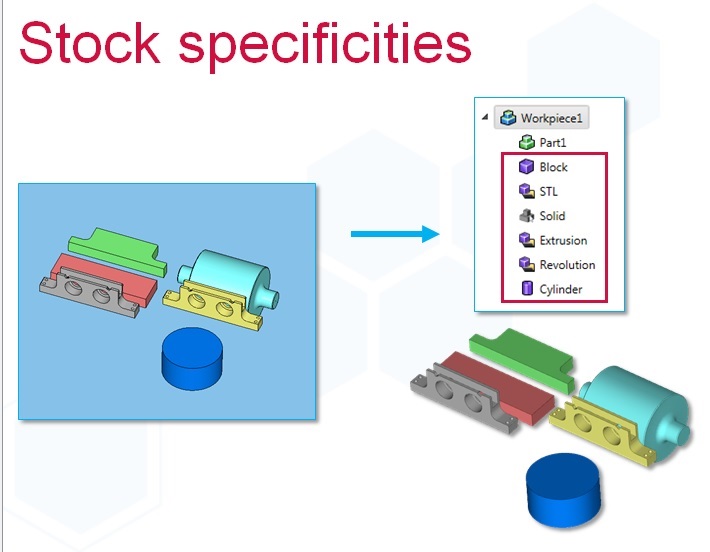

Špecifikácia polotovaru:
SIM súbory nie sú importované.
