Toroidal Bend
Príkaz "Toroidal Bend" pretransformuje objemové, neobjemové a pomocné krivky do toroidného tvaru. Ako príklad môžme uviesť tvorbu pneumatík v automobilovom priemysle alebo tvorbu etikety s logom, ktorou sa oblepí fľaša daného nápoja.
 |
|---|
Pri tvorbe tohto príkazu je potrebné na začiatku zadefinovať parametre pomocou, ktorých vytvoríme nami požadovaný tvar.

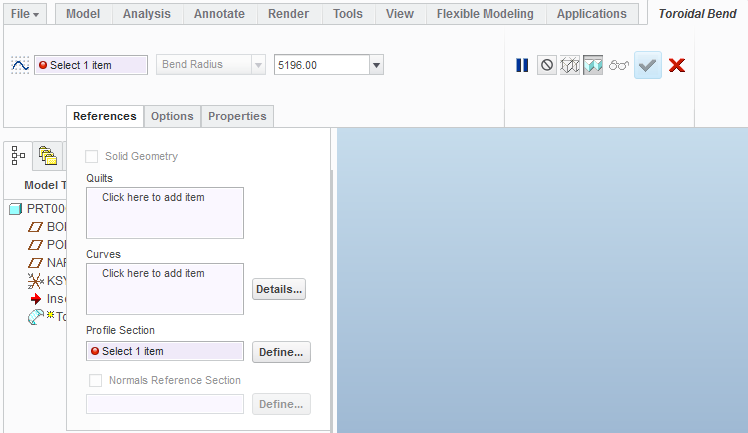

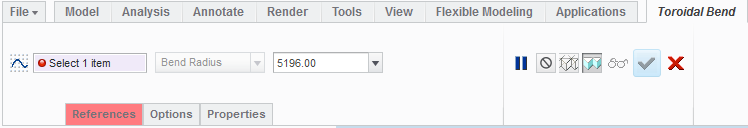

Parametre, ktoré definujú príkaz Toroidal Bend:
- Profile Section Collector - definuje internú alebo externú časť profilu, ktorá musí obsahovať geometrický koordinačný súradnicový systém pre určenie polohy k danej rovine
- Bend Radius - nastavuje vzdialenosť medzi začiatkom koordinačného súradnicového systému a osou ohybu
- Bend Axis - leží na skicovanej rovine daného profilu
- 360 degrees Bend - vytvorí plný ohyb (360°), je potrebné definovať začiatok a koniec tohto ohybu pomocou dvoch rovín
- Normals Reference Section - definuje smer ohybanej plochy kolmo k rovine
- Curve Bend - nastavuje vzdialenosť medzi bodmi na krivke, ktorá ma zakrivený profil
 |
|---|
Postup ako pracovať s príkazom Toroidal Bend si môžte pozrieť v následujúcom videu.
