Trochoidné Frézovanie v Creo 3.0
Vo verzii Creo Elements/Pro 5.0 existuje možnosťvyužívať spôsob trochoidného frézovania pre Trajectory Milling (Frézovanie po Trajektórii). Pomocou skrytej voľby trochoid_milling nastavenej na hodnotu YES v konfiguračnom súbore config.pro sa sprístupnia v parametroch uvedenej sekvencie dve nastavenia, TROCHOID_WIDTH a TROCHOID_STEP. Pomocou týchto nastavení riadite širku a krok frézovania po trajektórii trochoidným spôsobom. Výsledkom je pohyb nástroja po trochoidnej dráhe.
 |
 |
|---|---|

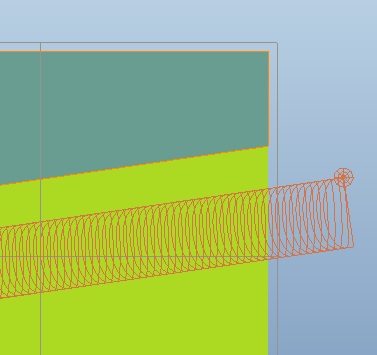

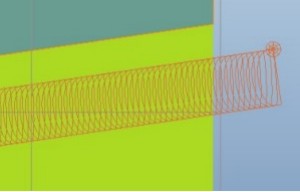

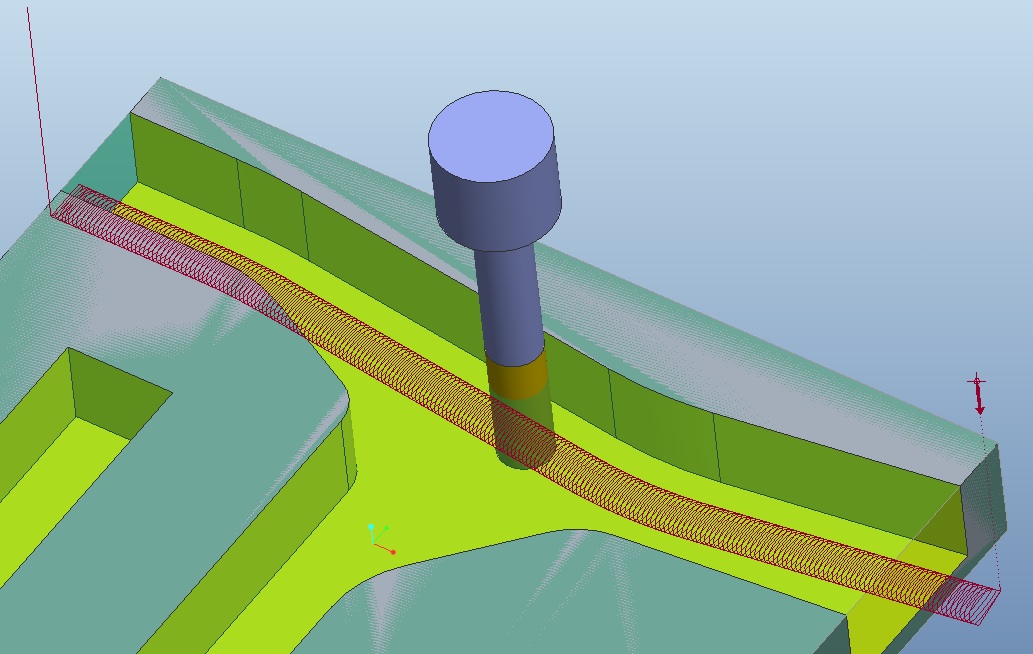

| Trochoidné opracovanie po Trajektórii | Trochoidné opracovanie po Trajektórii detail |
Creo 3.0 umožňuje pomocou sekvencie Volume Milling (Hrubovanie Objemu) vytvoriť kvázi trochoidné opracovanie. Pohyb nástroja , ktorý je zobrazený na následujúcich obrázkoch je docielený nastavením parametrov v sekvencii Hrubovanie objemu.
 |
 |
|---|---|

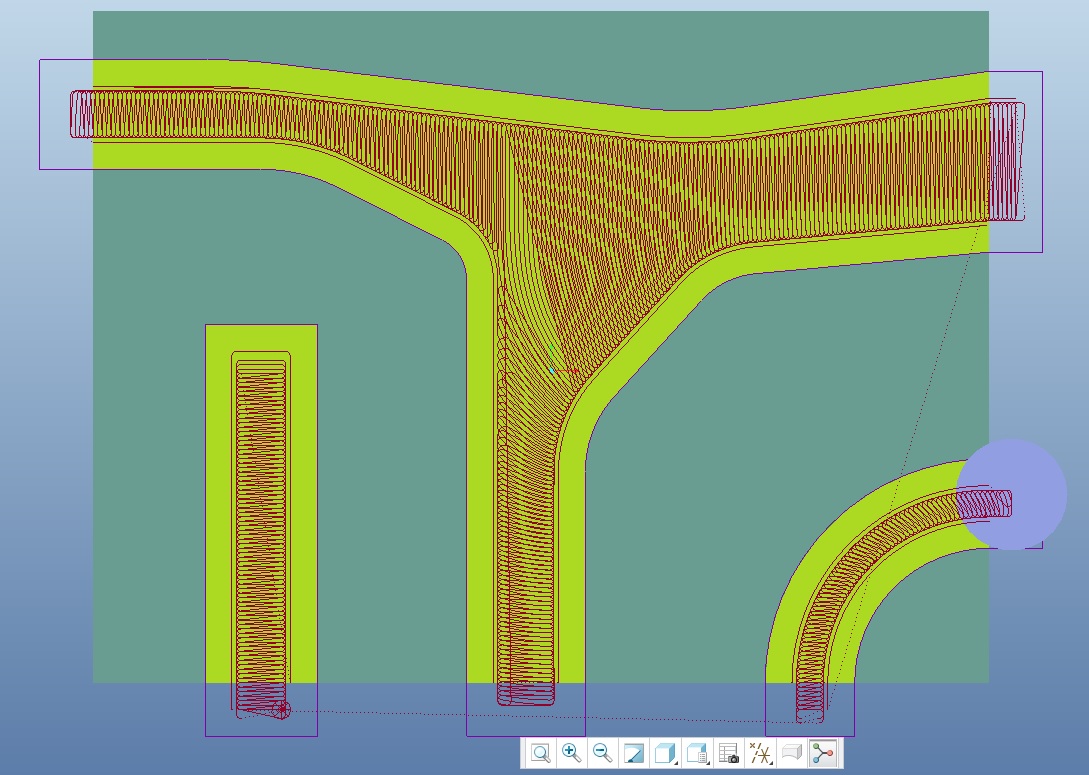

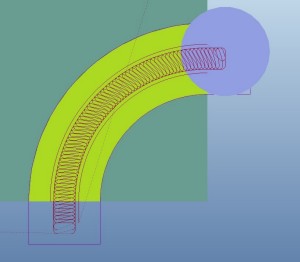

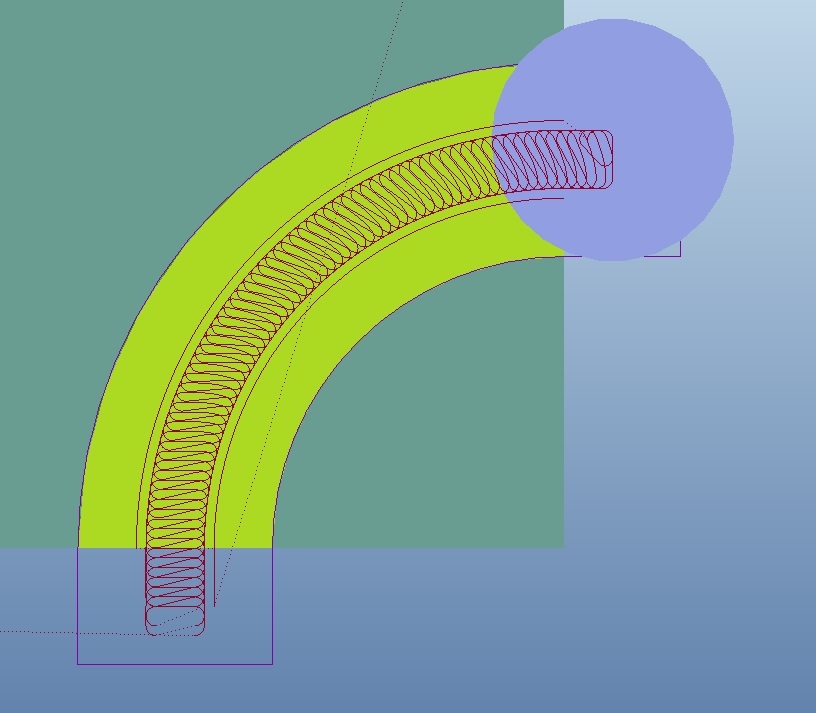

| Trochoidné Hrubovanie Objemu | Trochoidné Hrubovanie Objemu detail |
Voľba SCAN_TYPE je nastavená na parameter CONSTANT_LOAD, ktorý zabezpečuje konštantné odoberanie materiálu. Odjazd nástroja do odjazdovej roviny je obmedzený parametrom LIFT_TOOL_CLEARANCE, ktorý je nastavený na hodnotu 0. Pohyb nástroja je možné riaďiť ďalšimi parametrami, ich nastavenie pre sekvenciu Hrubovanie Objemu, tak aby nástroj vykonával kvázi trochoidné opracovanie nájdete TU.
