Tvorba vlastnej tabuľky dier

Už ste sa stretli s potrebou vytvoriť si tabuľku, ktorá popisuje polohu a rozmer dier vytvorených na súčiastke? V tomto článku si popíšeme postup ako si vytvoriť tabuľku, ktorá popisuje nielen polohu a rozmer dier, ale ako si vie užívateľ zobraziť vlastné parametre v takejto tabuľke. Ako si dokáže efektívne vytvárať jednotlivé prvky dier, vrátane potrebných atribútov.

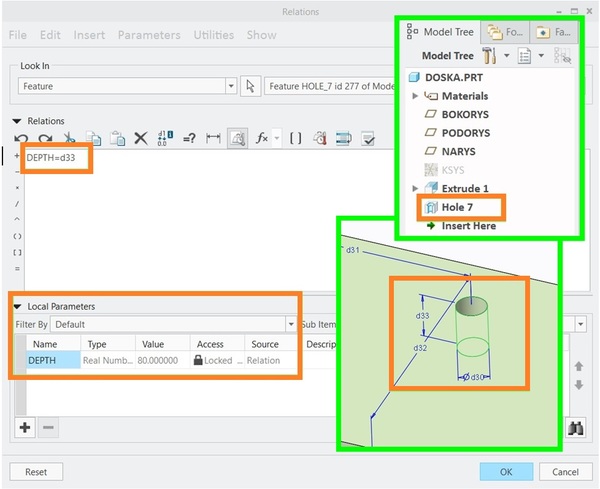

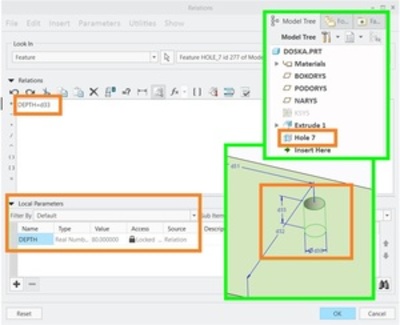

V prvom kroku potrebujeme vedieť, ktoré parametre budeme chcieť zorbaziť v tabuľke dier. Napríklad, môže to byť priemer diery, hĺbka diery, akékoľvek označenie diery, akýkoľvek jej parameter. Celý postup, ako to vytvoriť si ukážeme na príklade zobrazenia hĺbky diery. Vytvoríme si obyčajnú dieru. Následne si v tomto prvku diery vytvoríme „Feature Parameter“ -  „DEPTH“. Tento parameter  prepojíme pomocou relácie s kótou, ktorá riadi hĺbku diery.

Viď. Obr. 1

Hodnotu  tohto parametra „DEPTH“ budeme následne zobrazovať v tabuľke dier. Na to však musíme zabezpečiť, aby každá diera mala požadovaný parameter riadený reláciou. Popíšeme si viacero spôsobov:

     - Prvý najjednoduchší spôsob je kopírovanie. Takto upravenú dieru môžeme opakovane vkladať cez príkazy „COPY“ a „PASTE“, a meniť potrebné rozmery a referencie.

     - Druhý spôsob je používanie UDF prvkov. Z takto upravenej diery si vytvoríme UDF prvok, ktorý následne vkladáme na požadované miesta a upravujeme potrebné rozmery.

Ak potrebujeme takéto diery používať opakovane a často, tak určite je pre Vás výhodnejšie si vytvoriť „UDF prvky“ z dier.

Postup vkladania dier nájdete v priloženom videu na konci článku.

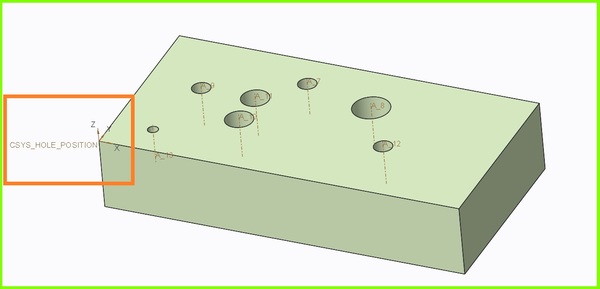

Máme vytvorené diery a ideme robiť výkres s tabuľkou dier. Najprv si vytvoríme vhodný súradnicový systém od ktorého nám v tabuľke dier bude odčítavať presnú polohu dier. Tento súradnicový systém musí byť vhodne orientovaný „Z osou“ v smere osi dier.

Viď. Obr. 2

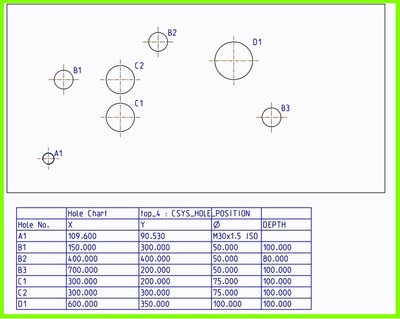

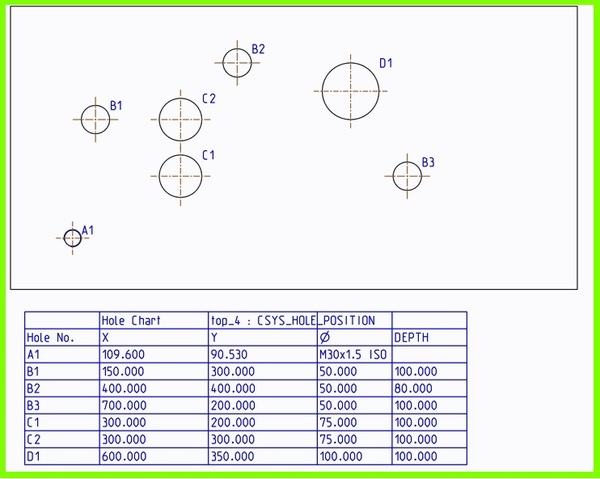

Potom si vložíme potrebný pohľad do výkresu. Klikneme na záložku „Table“ a príkaz „Hole Table“. Zobrazí sa nám dialógové okno, v ktorom si navolíme, aké položky chceme mať zobrazené v tabuľke dier „Add/ Parameters/Select“ a vyberieme si jednu z vytvorených dier. Takto si pridáme parameter „DEPTH“ do tabuľky dier, upravíme šírky stĺpcov, zadefinujeme si triedenie dier podľa ich priemeru, nastavíme si požadované označovanie dier napríklad „písmenom“ a dáme vytvoriť tabuľku. Už len vyberieme potrebný súradnicový systém a umiestníme tabuľku dier.

Viď. Obr. 3





Video návod: Tvorba vlastnej tabuľky dier
