Umiestnenie tvarového prvku Die Form pomocou súr. systému

Užívateľské rozhranie a pracovné postupy pri vytváraní konštrukčného prvku Die Form (prelis) boli v PTC Creo 3.0 vylepšené a zmodernizované tak aby boli konzistentné s konštrukčným prvkom Punch Form. Ak má referenčný model nakonfigurované rozhranie pre umiestnenie komponentu pomocou súradného systému, môžete referenčnú súčiastku pre prelis rýchlo umiestniť na súradný systém vytvorený na príslušnej ploche v plechovej súčiastke alebo pomocou definovaného rozhrania pre umiestnenie komponentu.

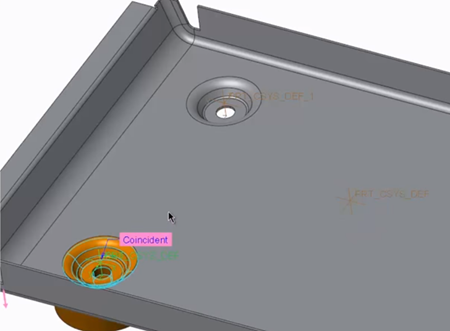

Tento prelis je umiestnený na plechovú súčiastku pomocou sady definovaných súradníc

Postup pre umiestnenie prelisu:

  1. v záložke Model, kliknite na Form > Die Form
  2. vyberte príslušný referenčný model *
  3. vyberte voľbu Place using coordinate system
  4. vyberte plochu pre umiestnenie súradného systému
  5. vyberte dve referencie pre odsadenie - tento spôsob vám umožní umiestniť prelis na súradný systém vytvorený na príslušnej ploche v plechovej súčiastke (obr. nižšie)

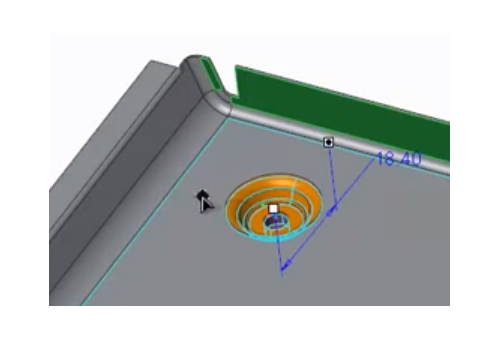

Umiestnenie prelisu na súradný systém vytvorený v plechovej súčiastke výberom plochy a dvoch referencií pre odsadenie

Pri vkladaní prvku môžete ešte dodatočne upraviť tvar jednotlivých plôch príslušného prelisu (v záložke Shape) a tieto úpravy budú automaticky vykonané aj keď neboli definované v samotnej referenčnej súčiastke. Na referenčnom modeli môžete tiež vybrať plochy, ktoré budú automaticky vylúčené (odstránené) po umiestnení prelisu (v záložke Options).

* Všimli ste si, že keď ste vybrali príslušný prelis tak sa vám zobrazilo ďalšie vnorené okno so zobrazením náhľadu referenčného modelu? Toto je ďalšia z noviniek Creo 3.0 pre tvarové prvky Die a Punch.

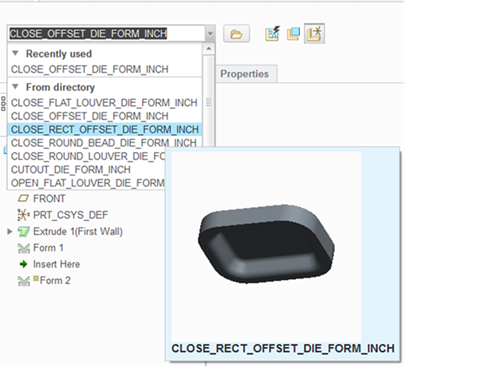

V Creo 3.0 sa zobrazí nové vnorené okno s náhľadom pri výbere referenčného modelu

Viac o tvarových konštrukčných prvkoch sa môžete naučit pri zhliadnutí tohto videa:
