Zvýšenie výkonnosti pomocou zjednodušených reprezentácií

Podrobné výkresy, farebné rozložené pohľady a zložité rezy môžu ohúriť zákazníkov a manažérov. Ale pre inžinierov, načítanie všetkých týchto detailov trvá celú večnosť a vytvára nepríjemné oneskorenia pri práci s našimi CAD modelmi.

„Inžinieri vždy nepotrebujú takéto úrovne detailov,“ hovorí Stephen Laphu, CAD a PL administrátor pracujúci pre NASA. „Oni jednoducho potrebujú toľko detailov, aby mohli vykonávať svoju prácu.“

To je dôvod, prečo tak veľa PTC užívateľov používa pri svojej práci zjednodušené reprezentácie. Zjednodušené reprezentácie vyraďujú detaily z našej master zostavy, uvoľňujú CPU a pamäť. A zatiaľ čo tieto verzie reprezentácie modelov sa dajú rýchlo a ľahko vytvárať, existuje viacero možností pre ich vytváranie.

Aký detailný chcete mať Váš model?

V nasledovnom obrázku je popísaných viacero spôsobov, ako je možné pristupovať k zjednodušeným reprezentáciám. V skutočnosti poznáme minimálne 10 možností, ako môžeme zjednodušovať zostavy (viď. Obrázok nižšie).

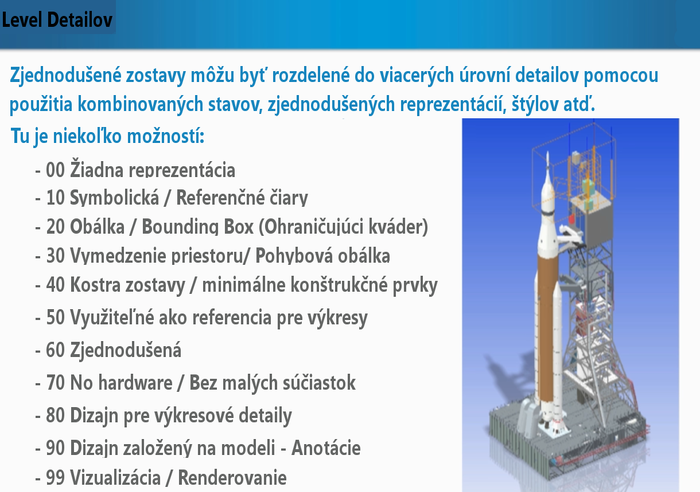

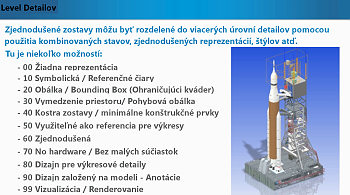

Obr. 1 Rôzne levely detailnosti zostavy

V demonštrácii (link nájdete na konci článku) je ukázané ako je možné vytvoriť niektoré z týchto zjednodušených reprezentácií, hlavne predvolené a manuálne obálky.

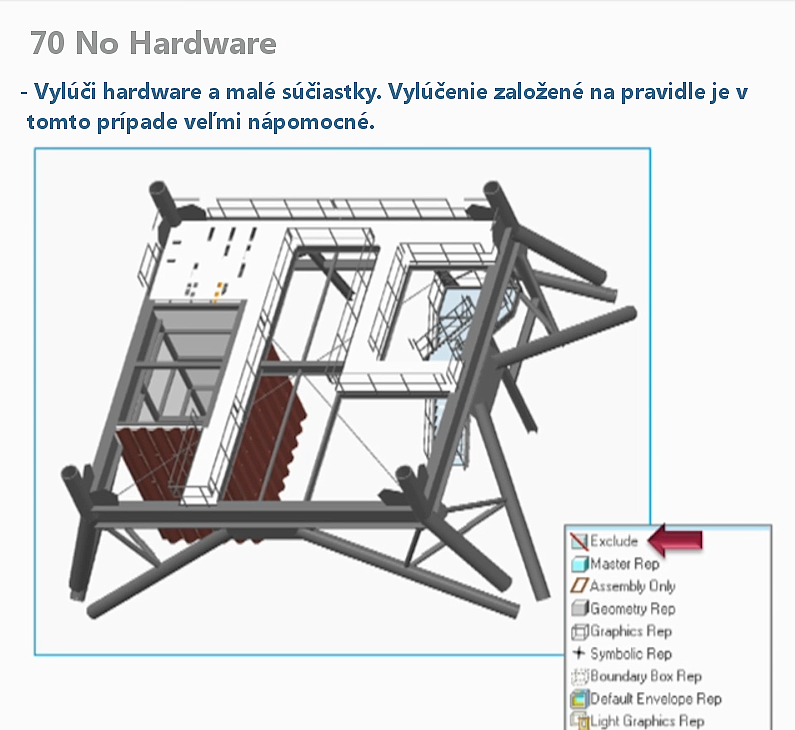

Obr. 2 Zjednodušená reprezentácia vylúčila hardvér a malé súčiastky.

Ak ste nikdy nerobili zjednodušenú reprezentáciu, alebo si nie ste istí či pracujete s veľkými zostavami tak dobre ako môžete, tak táto prezentácia je pre Vás ako stvorená. Budete potrebovať prístupové meno a heslo na PTC ale akonáhle máte k dispozícii prihlasovacie údaje, budete mať prístup k oveľa väčšiemu počtu zákazníkov a dostanete sa k tipom od najskúsenejších užívateľov PTC Crea.

Vytvorenie zjednodušenej reprezentácie pomocou pravidiel

Ak chcete ďalej skúmať ďalšie možnosti, skúste zadefinovať zjednodušenú reprezentáciu tým, že vytvoríte sadu pravidiel, ktoré upresnia čo systém načíta a nenačíta pri otváraní zostavy.

Na vytvorenie sady pravidiel sa použijú tieto kroky:

1: Po načítaní zostavy sa otvorí View Manager (Správca zobrazenia)

2: Klikne sa na Simp Rep >New na vytvorenie novej sady pravidiel. Potom sa napíše názov pre novú sadu pravidiel (názov zjednodušenej reprezentácie).

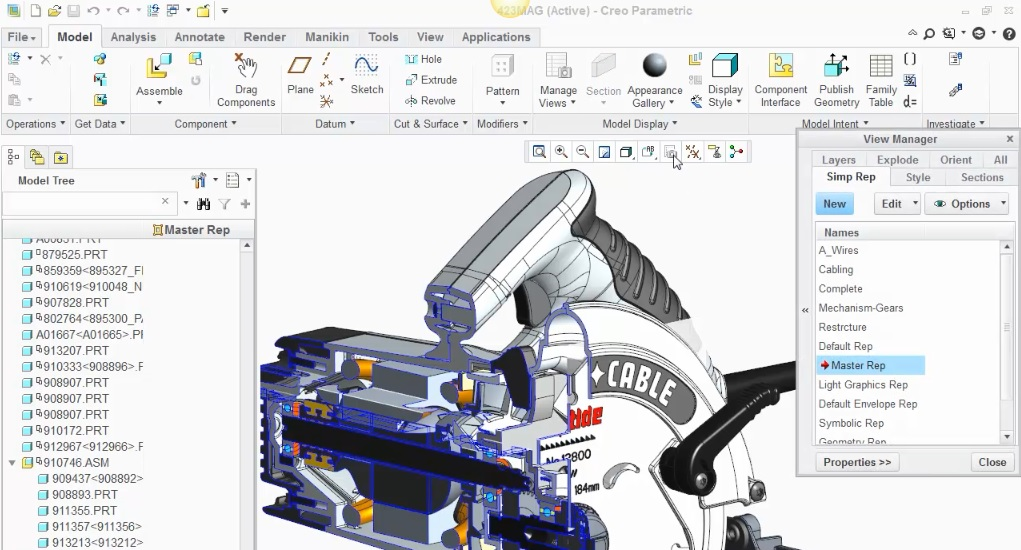

Obr. 3 Použitie dialógového oknaView Manager, pomocou ktorého je možné vytvárať nové zjednodušené reprezentácie alebo upravovať existujúce sady pravidiel.

3: V dialógovom okne EDIT (Upraviť), v stĺpci RULE (pravidlo) použite rozbaľovaciu šípku na zmenu pravidla pre hlavnú zostavu napr. na Graphics rep.

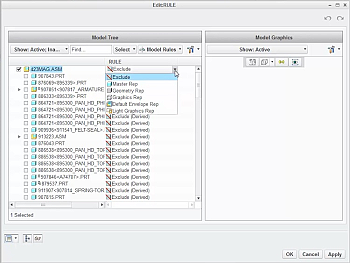

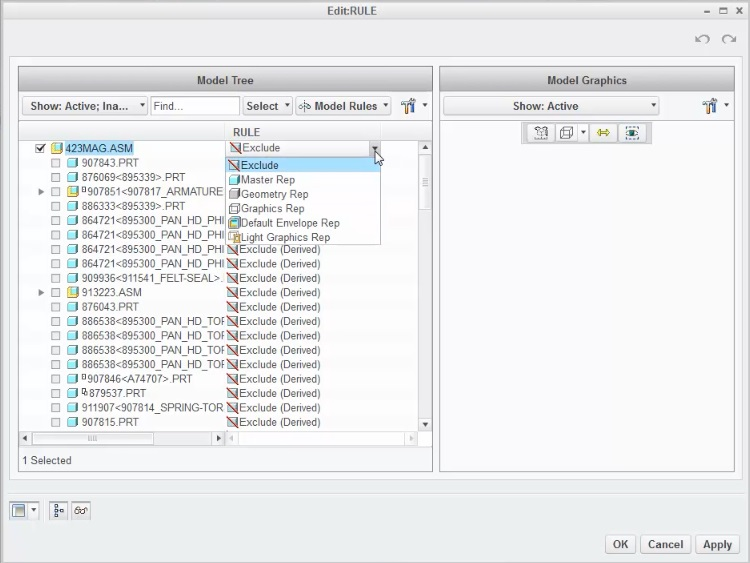

Obr. 4 Špecifikovanie súčiastok, ktoré majú byť vylúčené zo zjednodušenej reprezentácie pomocou dialógového okna Edit.

4: Použije sa rozbaľovacia šípka v stĺpci RULE (zobrazené vyššie), manuálne sa vyberú súčiastky, ktoré sa zahrnú alebo vylúčia z reprezentácie a potom sa klikne na OK, alebo sa vyskúšajú nižšie uvedené kroky na vytvorenie automatických pravidiel.

- Z rozbaľovacej ponuky Model rules sa vyberie Edit rules (Edituj pravidlá). Dialógové okno Rule sa otvorí a je možné nastaviť nové pravidlo pre zjednodušenú reprezentáciu.

- Kliknutím na ikonku + sa pridá nové pravidlo. Potom sa klikne pravým na vytvorenie podmienky pravidla, zvolí sa nový a napíše názov novej podmienky.

Obr. 5 V dialógovom okne RULE sa klikne pravým a napíše sa atribút nového pravidla.

- Nastavia sa atribúty dialógového okna Rule editor. Klikne sa na Add New po zadefinovaní atribútov, ktoré budú súčasťou pravidla. Zoznam pravidiel sa objaví v okne Query Builder.

- Keď sa dokončia úpravy pravidiel tak potom sa klikne na OK.

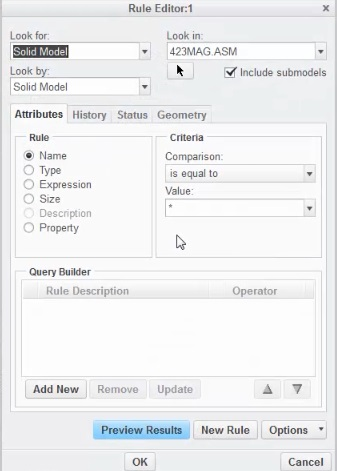

Obr. 6 Použitie tohto okna na nastavenie podmienok, ktoré zvolené súčiastky alebo podzostavy zahrnú alebo vylúčia zo zjednodušenej reprezentácie.
