Altair SimSolid® vykonáva štrukturálne analýzy na plnohodnotných CAD zostavách v priebehu niekoľkých minút a predstavuje tak simulačnú technológiu, ktorá mení pravidlá hry pre konštruktérov, inžinierov a analytikov. Eliminuje prípravu geometrie a vytváranie sietí: dve časovo najnáročnejšie a na chyby náchylné úlohy vykonávané pri bežnej konštrukčnej simulácii.
Je možné rýchlo simulovať viacero konštrukčných scenárov v reálnych podmienkach. Môžu sa použiť počiatočné CAD modely v akomkoľvek bežnom formáte. Tolerancia nepresnej geometrie v systéme Altair SimSolid znamená, že na rozdiel od simulačných nástrojov zabudovaných v CAD systéme nie je potrebné pred analýzou návrhov zjednodušovať zložité geometrie.
Altair SimSolid podporuje všetky typické spojenia (skrutkové/maticové, lepené, zvarové, nitové, posuvné) a analýzu lineárnych, nelineárnych, modálnych a tepelných zaťažení. Poskytuje simulačný výkon, ktorý pomáha pri rýchlejšom prijímaní inžinierskych rozhodnutí, pomáha rýchlejšie vyvíjať kvalitné výrobky a predbehnúť tak konkurenciu na trhu.
Prečo Altair SimSolid?

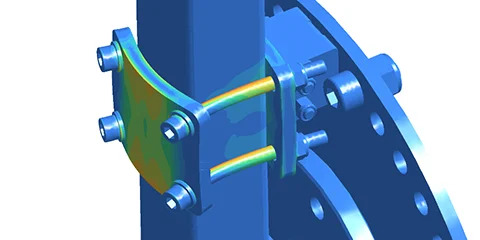

Eliminácia zjednodušovania geometrie
Jedinečná technológia Altair SimSolid úplne eliminuje zjednodušovanie geometrie a vytváranie sietí: dve časovo najnáročnejšie a na chyby najnáchylnejšie úlohy vykonávané v tradičnej konštrukčnej analýze.

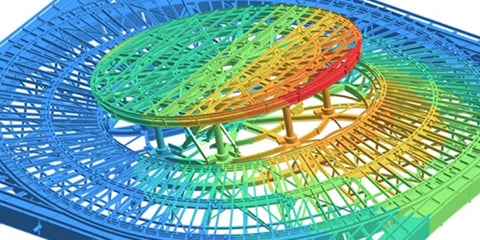

Analýzy zložitých a veľkých zostáv
Altair SimSolid je navrhnutý na analýzy zložitých dielov, alebo veľkých zostáv. Poradí si aj s nedokonalosťami geometrie, ako sú intersekcie medzi komponentami.

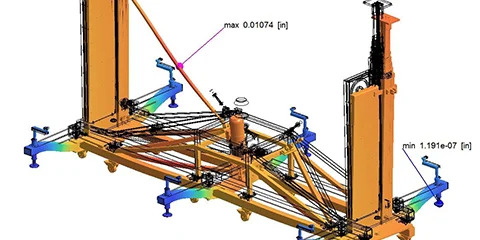

Získanie výsledkov v priebehu sekúnd až minút
Altair SimSolid je rýchly, časy riešenia sa merajú v sekundách až minútach na štandardnom počítači, čo umožňuje rýchle a presné porovnanie viacerých scenárov návrhu.
Kľúčové vlastnosti
Dostupné riešenia
Lineárna statika, modálna, linearizácia napätia, tepelná, spojená tepelno-napäťová, nelineárna statika (kontaktná, materiálová a geometrická), únavová analýza, lineárna superpozícia, lineárna dynamika (časová, frekvenčná a náhodná odozva).
Materiály
Izotropné, elastoplastické, ortotropné, tuhé časti a kvapalné telesá.
Podporované spojenia
Lepené, posuvné, trecie, skrutkové, virtuálne, zvarové (bodové, laserové a kútové), nitové, spojky a púzdra.
Okrajové podmienky
Nehybné, posuvné, závesné, silové, tlakové, gravitačné, tepelné, zotrvačné zaťaženia, predpätie skrutky/ matice, hydrostatická, ložisková, objemová rozťažnosť a zmrštenie, rozložená a odľahčená hmotnosť a odľahčené zaťaženie.
CAD konektivita
Načítanie všetkých bežných CAD/PLM formátov súborov, vrátane: CATIA, NX, PTC/Creo, Inventor, Fusion 360, SOLIDWORKS, JT, STEP, VDA, Parasolid, ACIS, PLMXML, CGR, STL. Priama integrácia dát do Onshape a Teamcenter.
Typy výsledkov
Obrysové grafy s posunmi, napätiami a deformáciami, animácie deformovaného tvaru, označenia max/min, bodové sondy, XY grafy, reakčné/kontaktné sily, skrutkové/maticové sily, sily bodových zvarov, frekvencie a tvary módov, modálne faktory účasti, bezpečnostné faktory.
Pracovné postupy
1. Simulácia rýchlosťou návrhu
2. Predné zaťaženie pomocou simulácie
3. Integrácia so systémom Altair® Inspire™
Odporúčané referencie

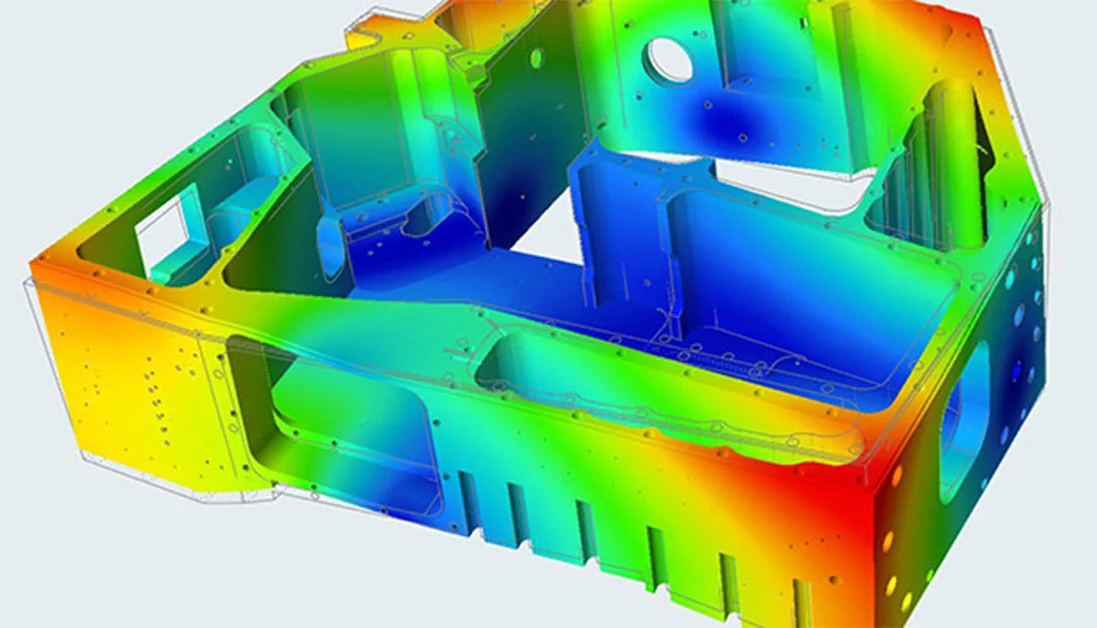

Naučte sa SimSolid a skúmajte alternatívne návrhy od prvého dňa
Tony Abbey, riaditeľ FEA Training a konzultačný analytik spoločnosti Digital Engineering, mohol vďaka SimSolid rýchlejšie preskúmať konštrukčné konfigurácie. To ho podnietilo k ďalšiemu skúmaniu alternatívnych konfigurácií, napríklad integrálneho kovania.

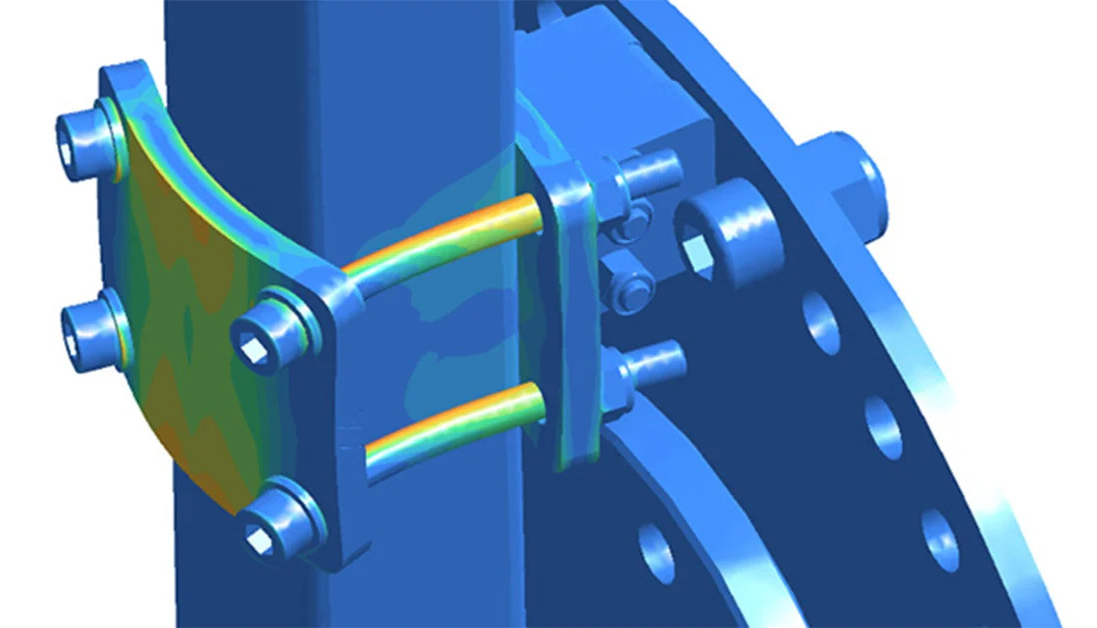

Presné riešenie veľkých zostáv s nástrojom orientovaným na návrhára
Pokiaľ ide o simuláciu, veľké zostavy spôsobujú vážne problémy tým, ktorí chcú vykonávať účinné analýzy. Al Dean, spoluzakladateľ a šéfredaktor časopisu DEVELOP3D, predstavuje SimSolid na jedinečné riešenie roky-starého problému.

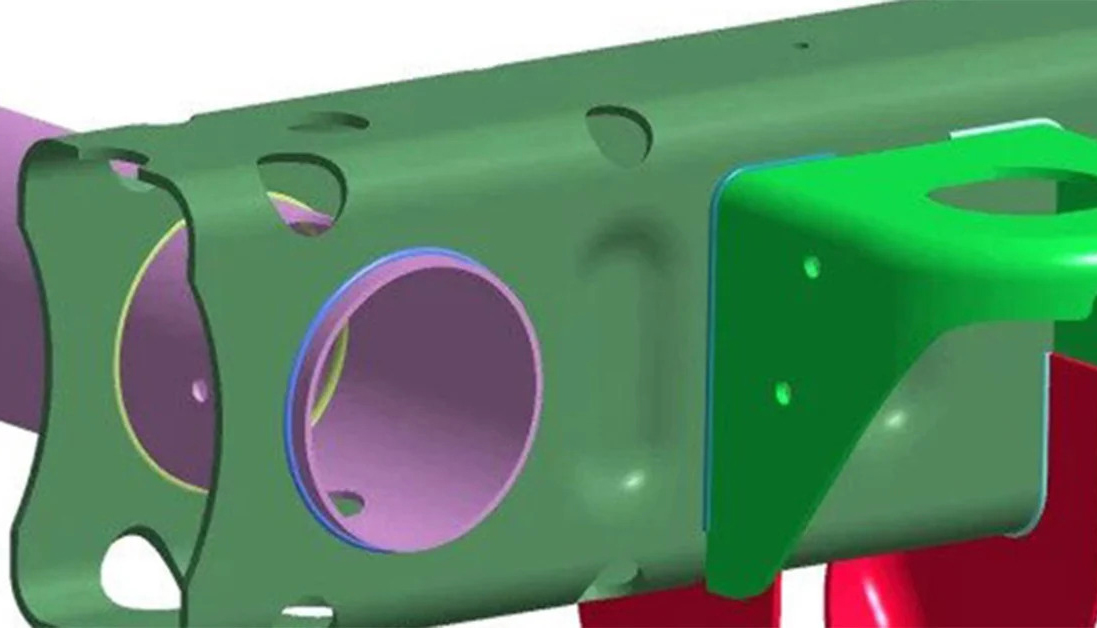

Rýchlejší ako FEA, ale rovnako presný
Spoločnosť Engineering.com skúma, čím sa SimSolid odlišuje od iných softvérov „bez sieťovania“ - je to presnosť v porovnaní s tradičnými FEA nástrojmi. Venuje sa aj SimSolid funkciám, ako je modelovanie zvarov, zložitých zostáv a tenkostenných konštrukcií.

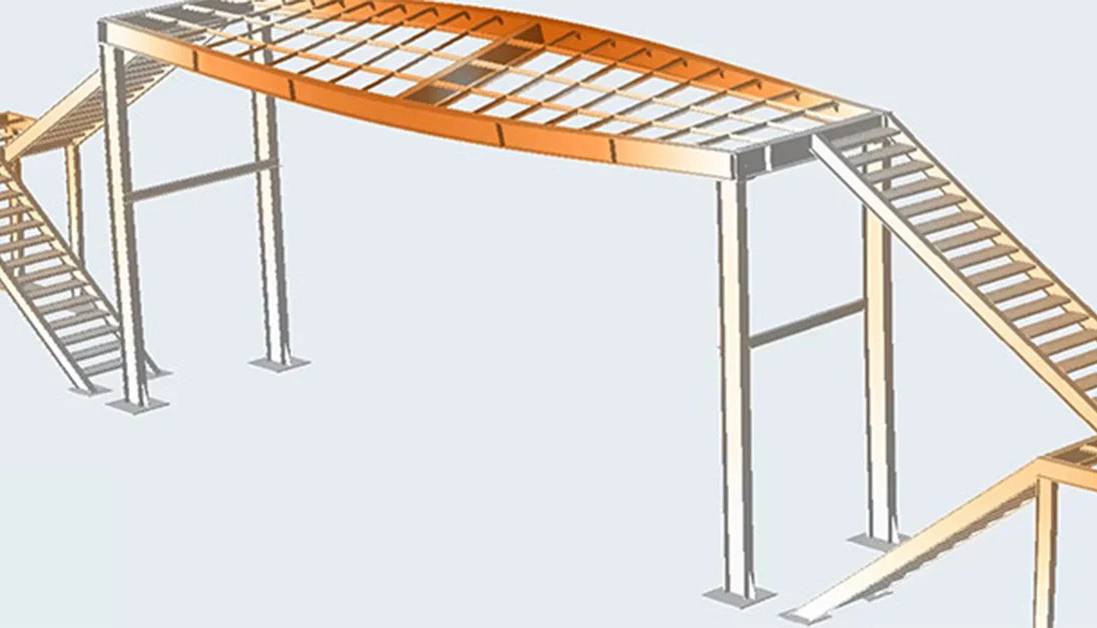

Priemyselný odborník, skúma SimSolid
„SimSolid Real-World Validation Manual for Stress Analysis“ predstavuje sériu jednoduchých a zložitých SolidWorks modelov prostredníctvom statických simulačných štúdií v SimSolid. Vo všetkých prípadoch boli výsledky napätia medzi dvoma analytickými nástrojmi v rozmedzí 10 %.
