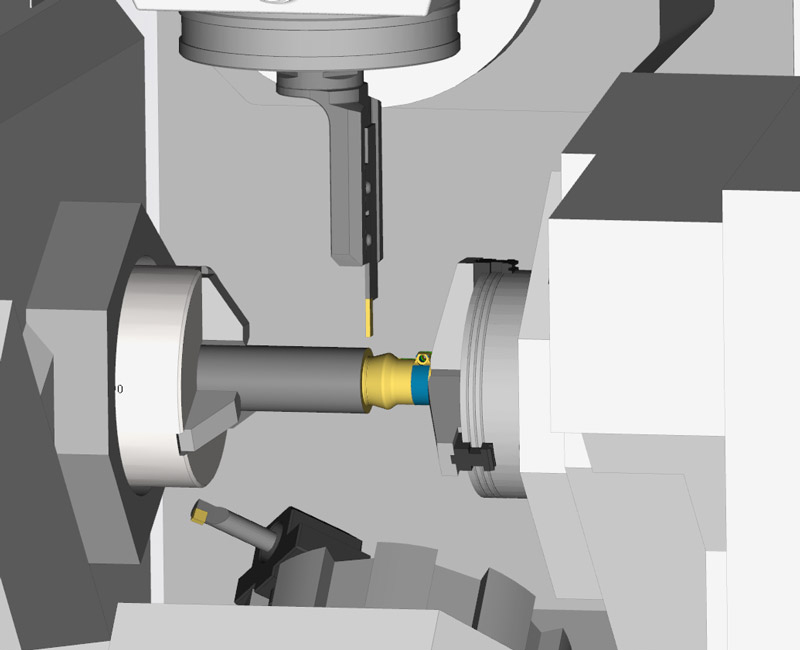

Komplexné riešenie

Stratégie sústruženia môžete používať na akomkoľvek CNC stroji schopnom sústruženia, vrátane tradičných sústruhov s horizontálnymi a vertikálnymi vretenami, vrátane frézok s podporou pre sústruženie. ESPRIT pre sústružnícke centrá podporuje poháňané nástroje, manipuláciu so súčiastkami a vysoko-špecializované konfigurácie, ako sú vretená s osou pre sústruženie namontované kdekoľvek na stroji. ESPRIT ponúka prirodzený pracovný postup programovania, optimalizácie a simulácie celej skupiny sústružníckych stratégií nasledovaný vygenerovaným pre stroj optimalizovaným programom v G-kóde. Okrem tradičných stratégií ESPRIT ponúka voliteľnú podporu pre:

• viac-násobné vretená s prechytením a uvoľnením súčiastky pre prácu spredu a zozadu
• viac-hlavové, viackanálové synchronizované obrábanie
• obrábacie centrá a viac-úlohové obrábanie až pre 5-osé kontinuálne frézovanie
• luneta a podporné zariadenia
• súbežné osi

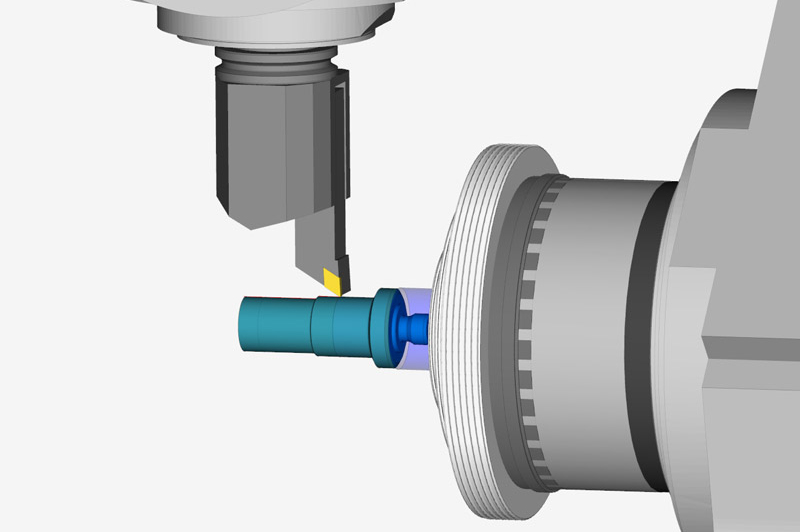

Jednoduchosť & Ovládanie

ESPRIT sa vyznačuje jedinečnou zmesou automatizácie a ovládania užívateľom, čo vedie k rýchlemu a jednoduchému programovaniu a zároveň zabezpečuje úplnú kontrolu nad procesom obrábania. Úprava ľubovoľného pohybu strojov zahŕňa možnosti nastavenia automaticky vypočítaných nábehov a rýchloposuvov, nastavenia nábehu a výbehu do zbytkového polotovaru pre dokončovacie obrábanie. ESPRIT automaticky upraví dráhu nástroja podľa zbytkového polotovaru, čím eliminuje obrábanie vzduchu a skracuje čas opracovania súčiastky.

• rýchle a jednoduché programovanie s úplnou kontrolou nad procesom obrábania
• prispôsobenie dráhy nástroja zbytkovému polotovaru, eliminácia obrábania vzduchu a minimalizácia časov opracovania
• automatický vypočet nábehov a rýchloposuvov pre bezkolízne polohovanie

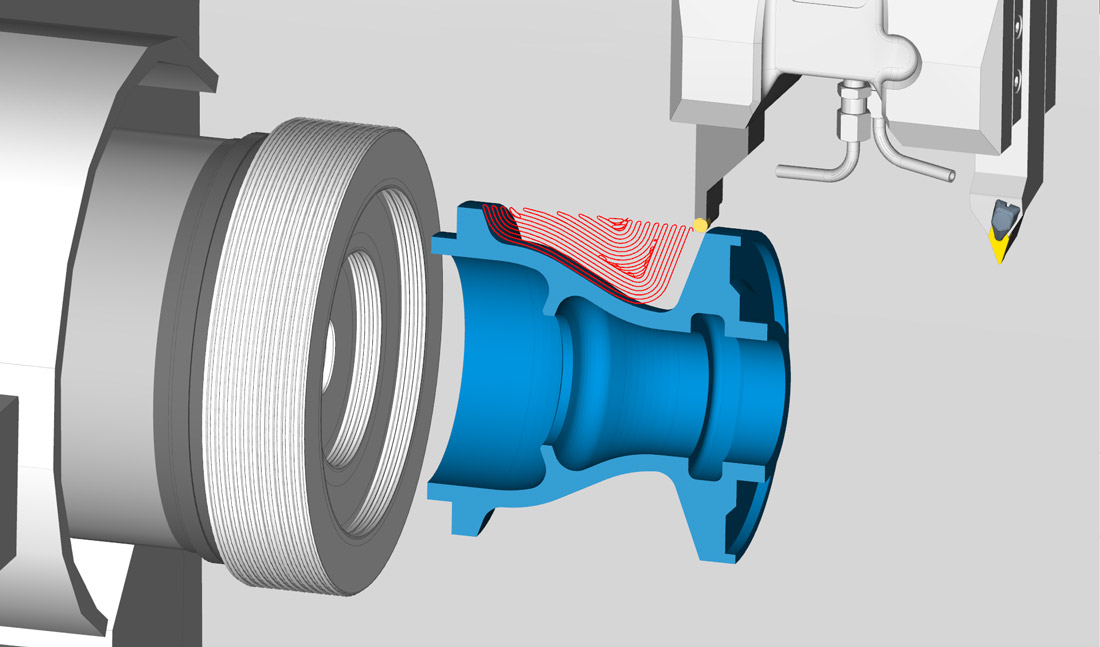

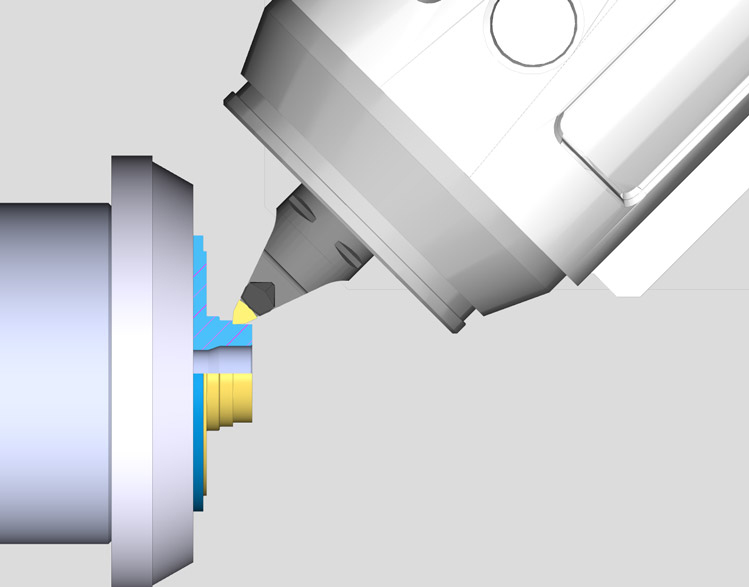

Hrubovanie

ESPRIT Sústruženie (SolidTurn) obsahuje výkonnú sadu hrubovacích stratégií, ktoré sú rýchle a jednoduché pre štandardnú prácu, ale zároveň sú vybavené flexibilným ovládaním aj pre náročné operácie. Na výber máte šesť spôsobov hrubovania a tri spôsoby zadania hĺbky rezu, tak aby ste optimalizovali čas obrábania podľa materiálu súčiastky, obrábanej geometrie a cieľ obrábania. Ak chcete dosiahnuť minimálny čas opracovania za použitia konštantnej reznej sily a schopnosti použivať optimálne rezné rýchlosti, použite konštantnú hĺbku záberu. Ak chcete dosiahnuť konštantnú hrúbku prídavku na všetkých priemeroch súčiastky pre optimálne dokončovanie, použite variabilnú hĺbku záberu. Alternatívou je použitie klesajúcej hĺbky záberu, ktoré odoberie materiál aj na jemných častiach opracovanej súčiastky.

• ľubovoľná orientácia nástroja na hrubovanie vonkajších, vnútorných a čelných plôch
• optimalizované časy cyklov so šiestimi spôsobmi hrubovania a tromi spôsobmi zadania hĺbky rezu
• dynamické riadenie polotovaru na optimalizované obrábanie bez kolízií

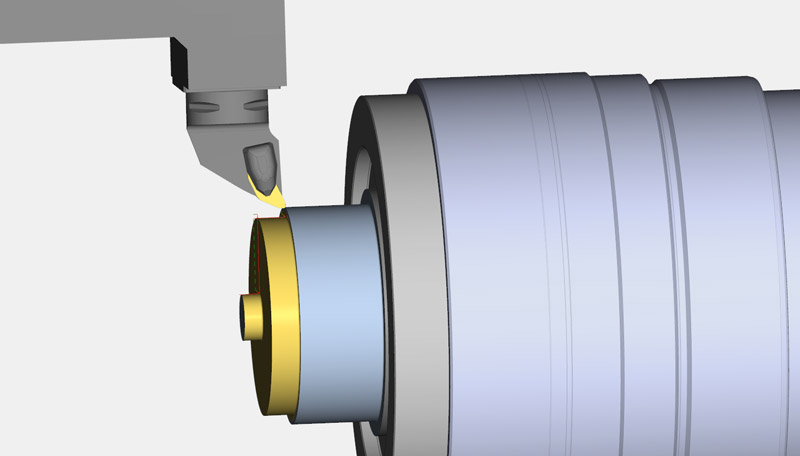

Kontúrovanie

Stratégiu kontúrovania môžete vytvoriť na profile vonkajšej, vnútornej, alebo čelnej strany obrábanej súčiastky. Túto univerzálnu stratégiu môžete použiť pre rôzne úlohy v rámci dokončovania, ale aj hrubovania súčiastok. Celý profil je obrábaný jedným súvislým prechodom nástroja s obrábaním oblasti podtvaru, alebo bez neho. Pre rôzne obrábané plochy a priemery súčiastok môžete použiť rôzny smer, alebo stratégiu kontúrovania. Pri práci s 3D modelom môže byť profil v akejkoľvek rovine, ktorá pretína os rotácie, čim sa eliminuje potreba manipulácie s modelom.

• univerzálna obrábacia stratégia pre širokú škálu hrubovacích a dokončovacích úloh
• jeden súvislý prechod, alebo rôzne stratégie pre vybrané oblasti obrobku

Drážky a Závity

Pre hrubovanie a dokončovanie drážok na vonkajšej, čelnej a vnútornej ploche obrobku, ESPRIT ponúka jednoduché programovanie s komplexným riadením nástrojov. Vybrať si môžete zo štyroch možností hrubovania a dvoch možnosti dokončovania. Oblasť rezania závitov zahŕňa jedno-chodé, alebo viac-chodé závity na valcovej, alebo kužeľovej ploche s konštantným, alebo variabilným nábehom. ESPRIT automaticky vypočíta hĺbku a počet rezov pomocou databázy štandardných závitov, a to všetko s možnosťou manuálnej úpravy.

• jednoduché programovanie s komplexným ovládaním nástrojov
• flexibilita drážkovania: výber zo štyroch hrubovacích vzorov a dvoch dokončovacích techník
• závitovanie zahŕňa jedno-chodé, alebo viac-chodé závity na valcovej, alebo kužeľovej ploche s konštantným, alebo variabilným nábehom

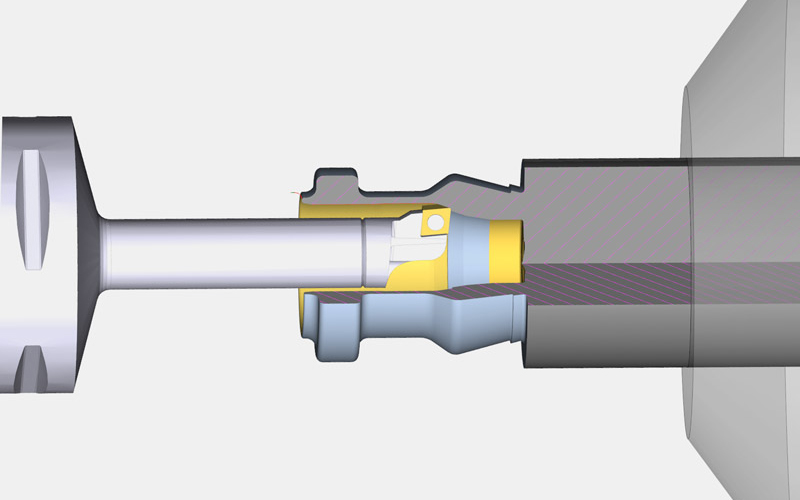

Obrábanie dier (vŕtanie)

ESPRIT ponúka širokú škálu cyklov pre obrábanie dier - slepých, priebežných, hlbokých, so zahĺbením, opracovanie s prerušením triesky, rezanie závitov a ďalšie. Tieto obrábacie stratégie môžete používať na frézach, alebo na sústruhoch, podľa toho či rotuje obrobok, alebo používate poháňané nástroje. Na základe vytvoreného technologického prvku pre otvory s kompletným popisom celého otvoru, je vytváranie cyklov pre vŕtanie v softvéri ESPRIT rýchle a optimalizované na minimálny čas cyklu pre ľubovoľný počet otvorov a ich rôzne umiestnenie a orientáciu.

• dráha nástroja optimalizovaná na minimálny čas cyklu pre ľubovoľný počet otvorov a ich rôzne umiestnenie a orientáciu
• použitie rotujúceho nástroja, rotujúceho obrobku alebo oboch
• vŕtanie mimo stredu s otáčaním obrobku a profilovaním diery

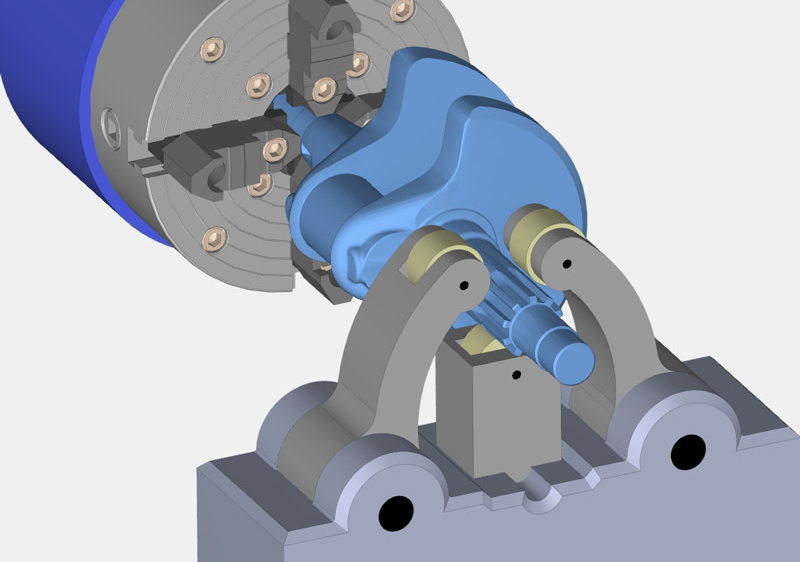

Manipulácia s polotovarom a obrobkom

ESPRIT zahŕňa manipuláciu s dielcami a cykly obrábania pre naprogramovanie celého procesu obrábania na stroji, od polotvaru až po hotový výrobok. Cykly pre manipuláciu zahŕňajú posuv tyče, prechytenie, upichnutie a uvoľnenie obrobkov. Sústruženie zahŕňa taktiež cykly pre polohovanie a načasovanie koníka a lunety. Tieto cykly je možné použiť v ľubovoľnom bode programu v kombinácii s rôznymi cyklami frézovania a sústruženia. Toto programovanie optimalizované pre stroj na manipuláciu s polotovarom a obrobkom zahŕňa detekciu kolízií, presnú simuláciu a verifikáciu a výstupný G-kód optimalizovaný pre stroj.

• programovanie celého procesu obrábania na stroji, od polotovaru až po hotový výrobok
• manipulácia s dielcami, vrátane posuvu tyče, prechytenia, upichnutia a uvoľnenia obrobkov
• podpora cyklov pre polohovanie a načasovanie koníka a lunety

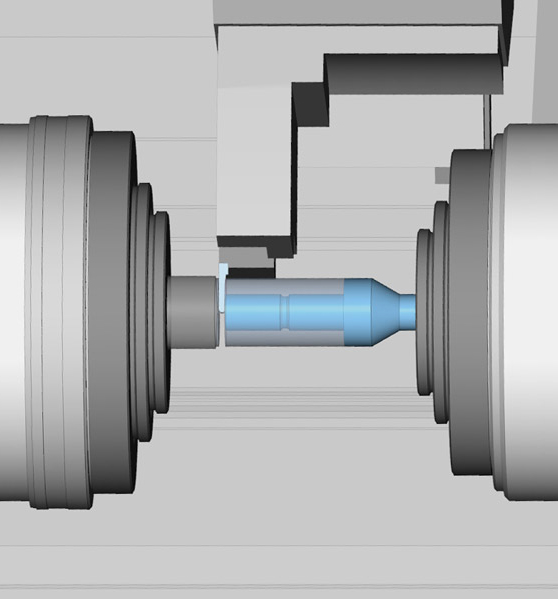

Obrábacie Cykly Sústruženia

• Hrubovanie: Hrubovanie a opracovanie čela pravidelne, alebo nepravidelne tvarovaného obrobku pomocou viacnásobných inkrementálnych dráh s možnosťou dokončovacieho opracovania
• Drážkovanie: Na čele, vonkajšom, alebo vnútornom tvare obrobku, pomocou hrubovacích a dokončovacích stratégií a pomocou jedného nástroja
• Kontúrovanie: Sústruženie čela, vonkajšieho a vnútorného tvaru obrobku
• Vŕtanie: Použitím poháňaného nástroja, rotáciou polotovaru, alebo oboch variánt
• Závitovanie: Jedno-chodé, alebo viac-chodé rezanie konštantných, alebo variabilných závitov na valcovej, alebo kužeľovej ploche
• Upichovanie: Upichnutie obrobku na konci opracovania, alebo upichnutie obrobku upnutého v oboch vretenách súčasne
• Manuálne Sústruženie: Manuálne sústruženie posuvom, alebo rýchloposuvom podľa zvolených Z a X pozícií
• Prechytenie: Presun obrobku z jedného vretena do druhého, alebo upnutie v oboch vretenách súčasne
• Posuv tyče: Za pomoci , alebo bez pomoci dorazového nástroja, alebo druhého vretena, alebo nástrojovej hlavy
• Uvoľnenie: Na presun dielca a uvoľnenie na konci obrábania
• Koník, Luneta: Pozícia a nastavenie
