3-osé Kontinuálne Frézovanie (FreeForm)
Výkonná sada 3-osích obrábacích stratégíí
pre opracovanie zložitých dielov voľných tvarov.
ESPRIT EDGE Mill FreeForm™ je komplexné riešenie pre obrábanie zložitých dielov voľných tvarov pomocou 3-osých obrábacích stratégií pre hrubovanie, zbytkové hrubovanie a dokončovanie. ESPRIT EDGE Mill FreeForm™ je široko využívaný zákazníkmi v oblastiach výroby foriem a nástrojov, všeobecnej strojárskej výroby dielov a modelárstva. Každá z 3-osých obrábacích stratégií v ESPRIT EDGE je optimalizovaná pre obrábanie 3D modelov, ktoré môžu obsahovať plochy, telesá aj STL geometriu. Vďaka technológii Modeless Programming™ je možné stratégie opracovania zahrnuté vo FreeForm frézovaní použiť na akejkoľvek konfigurácii frézky, sústruhu, mill-turn stroji a aj na Dlhotočoch(Swiss-type). Tieto 3-osé stratégie je možné kombinovať aj s inými obrábacími stratégiami ESPRIT EDGE a vytvoriť tak jeden kompletný program pre celý diel.
Stručne povedané, ESPRIT EDGE Mill FreeForm™:
- výkonná sada 3-osích stratégií na obrábanie zložitých dielov voľných tvarov
- je využívaná zákazníkmi v oblastiach výroby foriem a nástrojov, strojárskej výroby dielov a modelárstva
- kompletný balík 3-osích frézovacích stratégií pre rôzny typ CNC strojov s možnosťou frézovania
- rýchlo generuje dráhu nástroja s rozsiahlym ovládaním na podporu jedinečných požiadaviek jednotlivých súčiastok
- vytvára editovateľný G-kód optimalizovaný pre CNC stroj
Prečo práve ESPRIT EDGE?
ESPRIT EDGE je poháňaný umelou inteligenciou a riadený technológiou Digitálneho Dvojčaťa.
Vysokovýkonné Hrubovanie

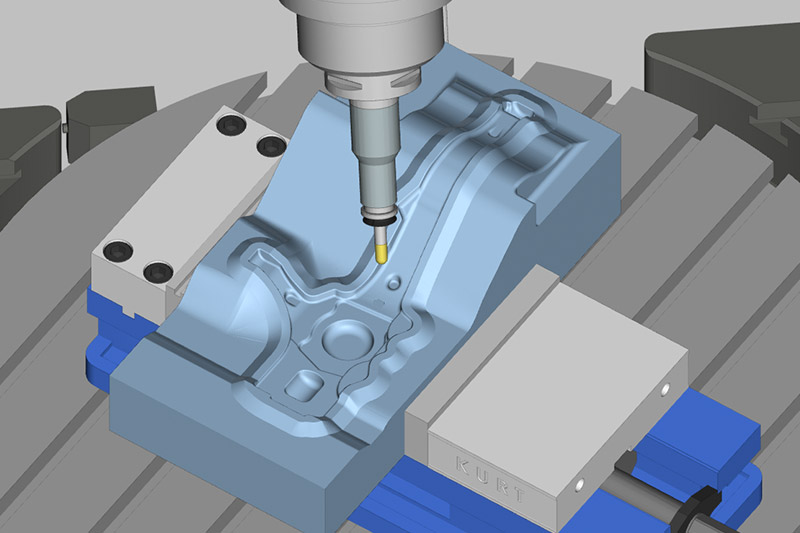

Hrubovacie cykly v ESPRIT EDGE opracuju obrobky na takmer finálny tvar pri využití čo najväčších úberov materiálu, čo vedie ku krátkym časom cyklov. ProfitMilling to dosahuje pomocou udržiavania konštantného uhla záberu nástroja, zaťaženia triesky, bočných síl pôsobiacich na frézu a zrýchlenia stroja, aby sa dosiahli optimálne výsledky.
Zbytkové Hrubovanie

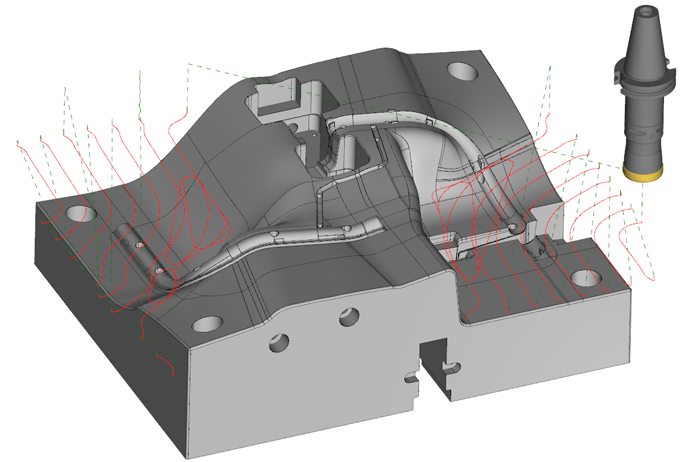

Po hrubovaní umožňuje ESPRIT EDGE zbytkové Hrubovanie, ktoré zabezpečí, aby všetky rôznorodé povrchy obrobku mali presne požadovaný prídavok materiálu. Vďaka tomu má nasledujúci dokončovací nástroj, alebo nástroje konštantný objem materiálu na odoberanie, čo vedie k maximalizácii životnosti nástroja a dosiahnutiu optimálnej kvality povrchu.
Dokončovanie

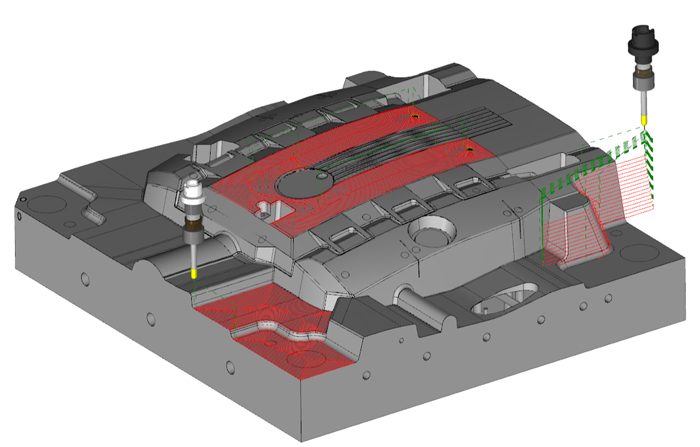

ESPRIT EDGE umožňuje s dôrazom a dosiahnutie špičkovej kvality povrchu výber zo širokej škály dokončovacích stratégií, čo zaručuje nájdenie vhodnej stratégie pre akýkoľvek povrch. Vyberte si z rôznych dokončovacích stratégií na obrábanie obrobku — použite jeden cyklus pre dokončenie celého dielu, alebo definujte ohraničené oblasti, ktoré budú obrábané odlišne pomocou najvhodnejších rezných stratégií pre každú zónu.
- 3+1, 3+2, a možnosti rotačného obrábania
- cykly poskytujú rozsiahlu kontrolu nad dráhami nástroja
- vysoko-rýchlostné obrábanie je súčasťou každého obrábacieho cyklu:
Detailné Dokončovanie

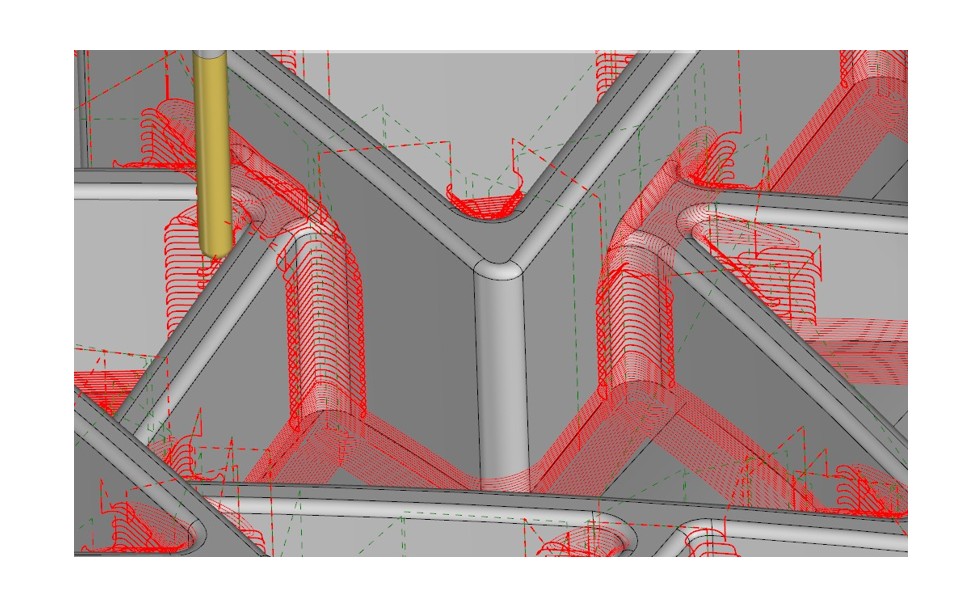

Maximalizujte kvalitu dielu po opracovaní a minimalizujte ručné dokončovacie práce oblastí, kde polomer špičky dokončovacej frézy nedokázal sledovať povrch. Tieto stratégie v ESPRIT EDGE automaticky vypočítajú, kde po väčších nástrojoch zostal materiál, a vytvoria dráhy nástroja pre menšiu frézu, ktorá dokončí iba tieto oblasti. Odoberajte materiál v úzkych a ťažko prístupných miestach bez rizika zlomenia nástroja pomocou stratégií pre zvislé rohy, vodorovné rohy a „pencil tracing“ (sledovanie ostrých hrán).
- rýchle generovanie dráh nástrojov optimalizovaných
na minimálny čas cyklu - obrábanie širokej škály rôznych dier: slepé, priechodzie, prerušované, hlboké, závitové, zapustené, zahĺbené a ďalšie
- vhodné na použitie na fréze aj sústruhu
- použitie poháňaného nástroja, rotácie obrobku, alebo rotácie oboch
Dráha Nástroja Podľa Polotovaru

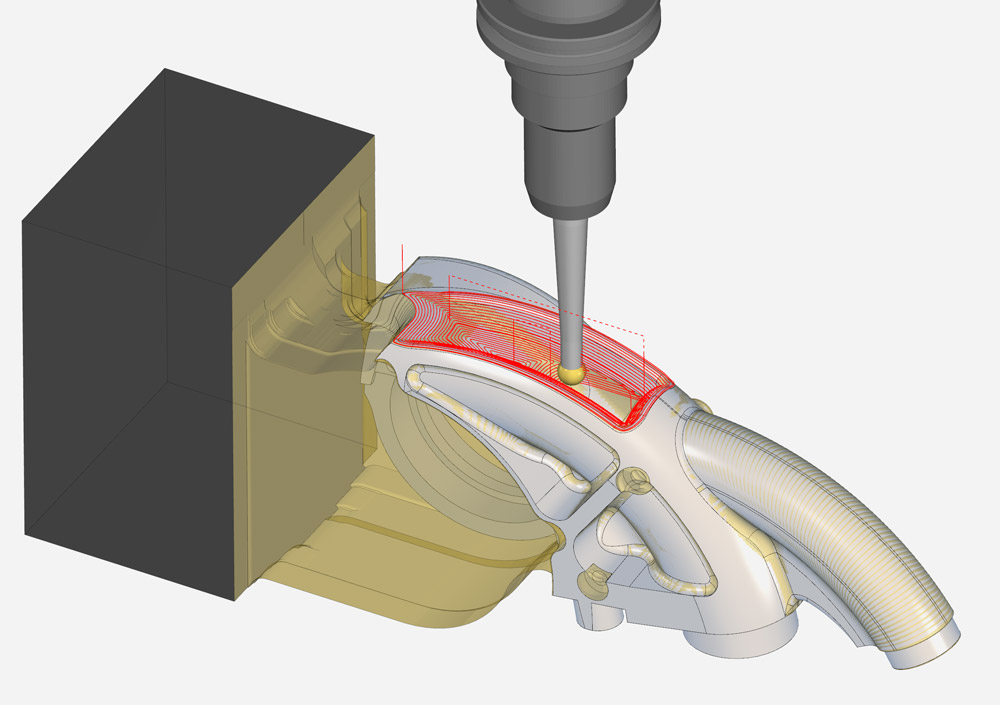

FreeForm frézovacie cykly v ESPRIT EDGE sú dynamicky optimalizované na základe aktuálneho stavu zvyškového materiálu, rezného nástroja, držiaka nástroja, upnutia obrobku a obrábacieho stroja. Výsledkom je minimalizácia zbytočných prejazdov, eliminácia obrábania naprázdno a bezkolízne obrábanie. To umožňuje vytvárať programy s kratšími časmi cyklov, ktoré sú zároveň overené a bezpečné pre spustenie na stroji.
- Hrubovanie a Zbytkové Hrubovanie optimalizované v reálnom čase podľa zostávajúceho materiálu
- Okamžitá vizualizácia výsledku obrábania
- Automatické naklápanie využíva stratégiu 3+2 pre dosiahnutie hlbokých dutín
- Multithreading, GPU a výpočty na pozadí pre maximálny výkon výpočtu

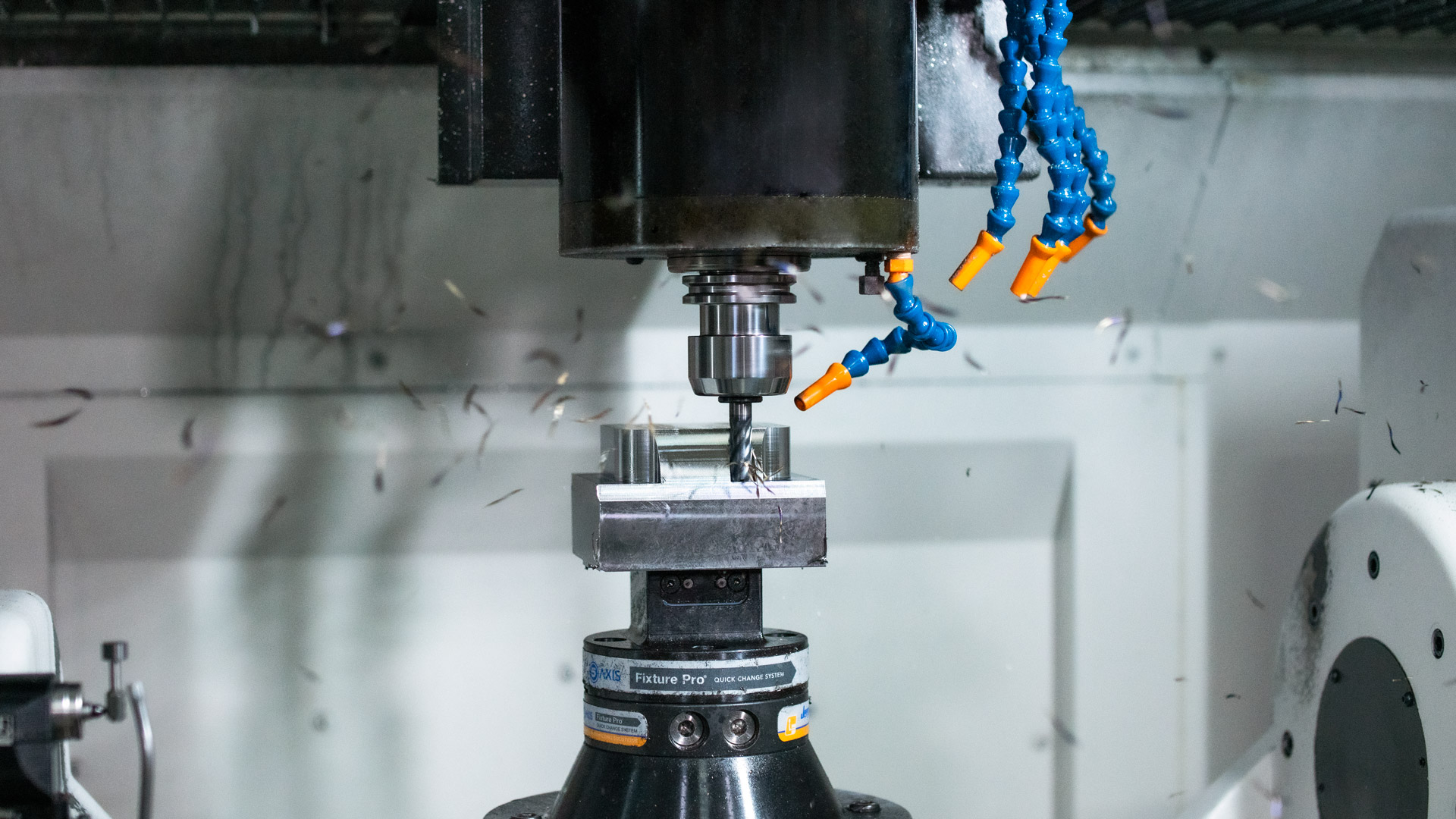

Vysokorýchlostné Obrábanie
Funkcionalita vysokorýchlostného obrábania (HSM) je súčasťou všetkých FreeForm obrábacích stratégií v ESPRIT EDGE, čo prináša kratšie časy cyklov a dlhšiu životnosť nástroja. Patentovaná technológia ProfitMilling® umožňuje odobrať viac materiálu za kratší čas udržiavaním konštantného zaťaženia frézy počas celého procesu obrábania. FreeForm cykly poskytujú schopnosť obrábať kalené materiály za minimálny čas s využitím plynulých a súvislých pohybov, ktoré sú pri 3D vysokorýchlostnom obrábaní kriticky dôležité.
- Vysokorýchlostné obrábanie umožňuje kratšie časy cyklov a dlhšiu životnosť nástroja
- ProfitMilling® odoberá viac materiálu za kratší čas pomocou plynulých a súvislých pohybov
- Použitie stratégie 3+2 skracuje časy cyklov a zlepšuje kvalitu povrchu
- 3D FreeForm cykly podporujú rotačné obrábanie na prekonanie limitov pracovného rozsahu stroja

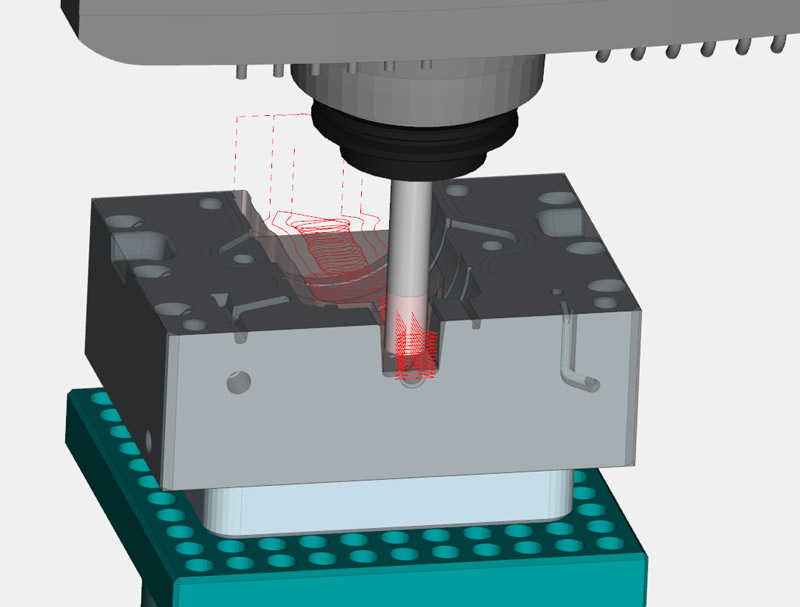

Simulácia a Verifikácia

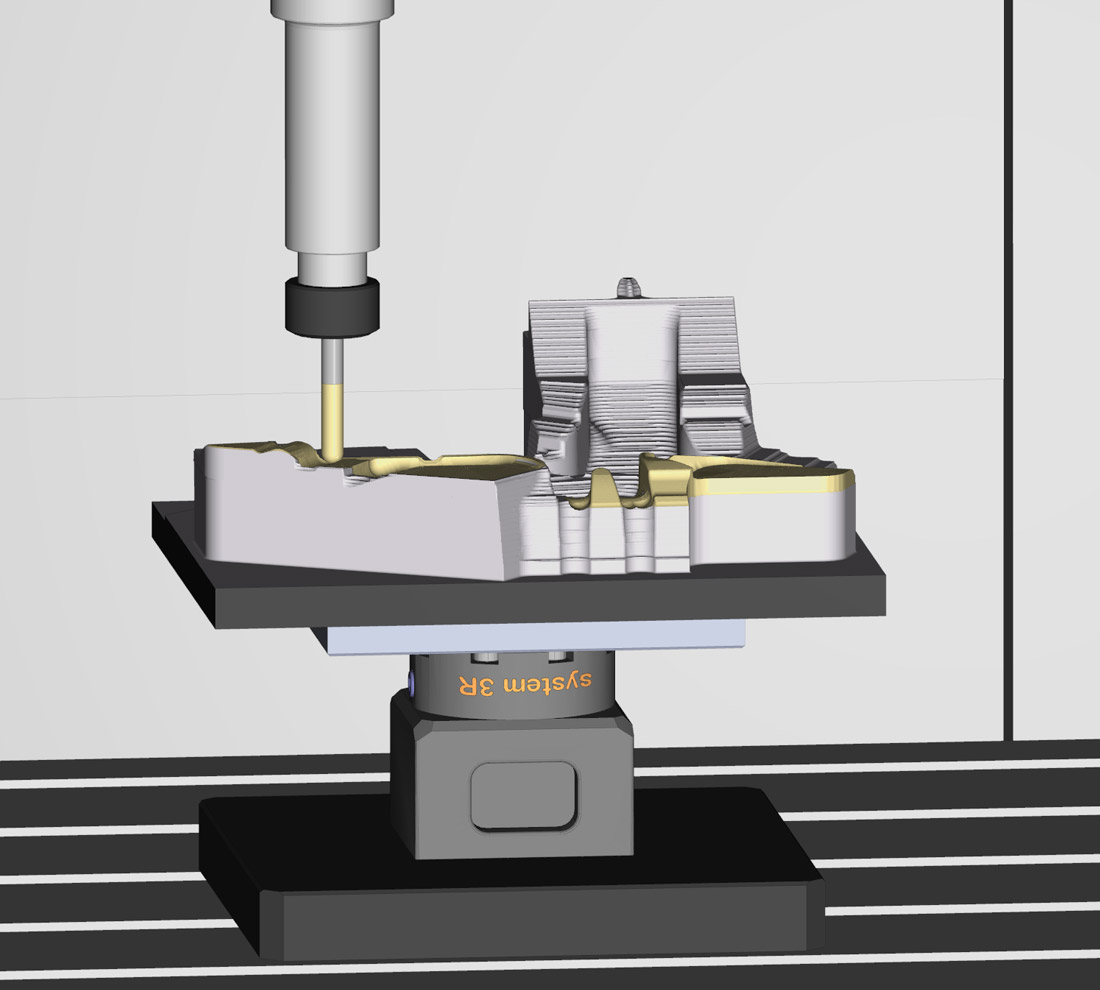

Presne uvidíte, čo sa na stroji stane ešte predtým, ako sa vyreže čo i len jedna trieska. Zobrazte si celé prostredie obrábania vrátane obrábaných materiálov, upínacích prípravkov a úpiniek v dynamickej grafike s plným tieňovaním. Všetky kinematické pohyby stroja sa zobrazujú v reálnom čase, čo poskytuje neuveriteľne presné overenie celého procesu obrábania. Pomocou vstavanej kontroly dielov ESPRIT EDGE je možné porovnať pôvodný „navrhnutý“ diel s „opracovaným“ obrobkom, aby sa zabezpečila presnosť dielu.
- Analýza poskytuje detailný pohľad na dráhu nástroja
- Porovnanie ponúka farebnú mapu zbytkového materiálu
- Simulácia ponúka plynule simulovaný pohľad na proces obrábania
- Analytika zobrazí potenciálne kolízie a prekročenie limitov osí
- Výpočet minimálnej požadovanej dĺžky nástroja pre výber správneho nástroja
Obrábacie Cykly 3-osého FreeForm Frézovania
- Z-Level Roughing: Hrubovanie udržiava konštantné zaťaženie nástroja pre plynulé vysokorýchlostné dráhy nástroja
- Z-Level Finishing: Obrábanie celého dielu, alebo vybraných oblastí profilovaním v Z-osi
- Parallel Planes: Hrubovanie, alebo dokončovanie vertikálnych, šikmých alebo horizontálnych plôch
- Radial Finishing: Hrubovanie alebo dokončovanie s radiálnym pohybom nástroja od stredového bodu
- Spiral Finishing: Kontinuálna špirálová fráha pre hrubovanie, alebo dokončovanie
- Concentric Finishing: Dráha vytvorená kopírovaním odsadenia hranice dielu alebo pomocou kriviek
- Between Curves Finishing: Dokončovacie paralelné alebo kolmé dráhy medzi dvomi krivkami
- Floor Finishing: Používa sa na dokončenie rovnách plôch v kombinácii so Z-level dokončovaním na zabezpečenie výborného povrchu na všetkých plochách obrobku
- Global Finishing: Kombinuje Z-level dokončovanie pre strmé oblasti a Koncentrické dokončovanie pre plytké oblasti pre opracovanie celého obrobku
- Parametric Finishing: Dráha na základe vektoru na vybranej ploche obrobku
- 3D Contouring: Frézovanie pozdĺž obrobku riadené jednou alebo viacerými 3D krivkami
- Corner Remachining: Odstraňuje zbytkový materiál v malých rohoch, ktoré predchádzajúce väčšie nástroje neobrobili
- Pencil Tracing: Dokončovanie vnútorných rohov obrobku
