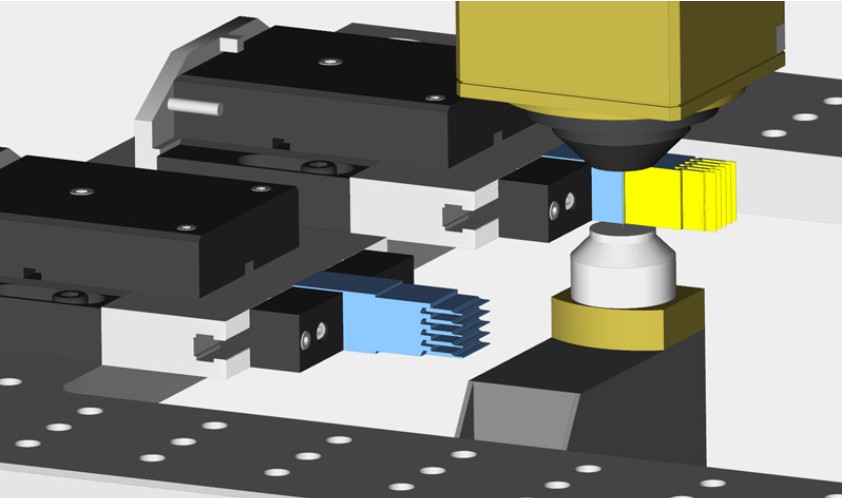

Univerzálne Obrábanie

Vďaka svojim univerzálnym obrábacím cyklom je ESPRIT EDGE tou správnou voľbou pre všetky programy drôtového rezania EDM, vrátane matríc a razníkov pre nástrojársky priemysel, dutín a vložiek pre výrobu foriem, medicínskych komponentov a všeobecných mechanických dielov. Používané obrábacie cykly poskytujú komplexnú podporu pre celý EDM proces vrátane riadenia drôtu, hrubovania, správy mostíkov a odrezkov a dokončovacích prechodov (skim cut).

• Komplexná podpora pre celý EDM proces

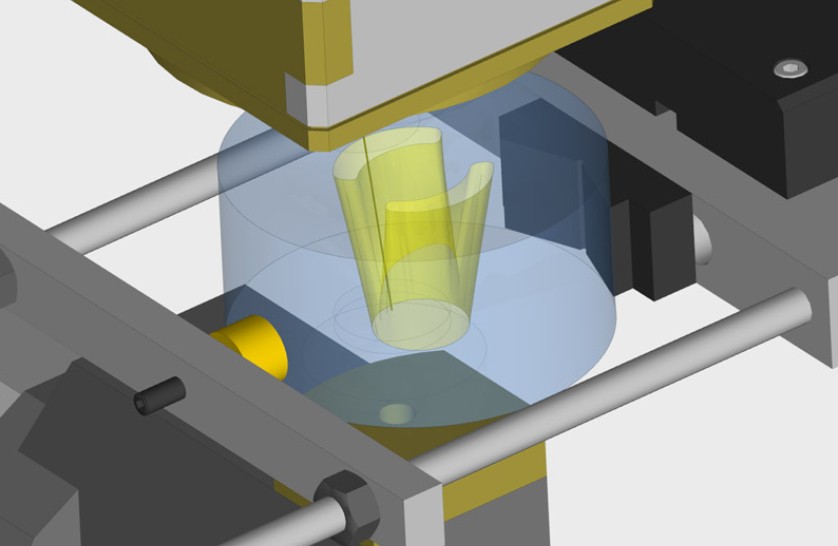

Kontúrovanie

Kontúrovanie je najflexibilnejší a najčastejšie používaný cyklus. Umožňuje priame 2-osé rezanie, rezanie pod uhlom a výrobu dielov s fazetkou. Vďaka podpore pokročilého kužeľového programovania tento cyklus automaticky obrába geometriu s pokročilými zmenami kužeľa a štýlmi rohov (kužeľové, valcové a s programovaným polomerom). 4-osí kontúrovací cyklus využíva dva synchronizované profily: horný profil UV a dolný profil XY. Synchronizačné body poskytujú kontrolu nad presnou geometriou a povrchmi vytvorenými počas obrábania.

• 2-osové rezanie, rezanie pod uhlom a diely s fazetkou
• pokročilé kužeľové (konické) programovanie
• 4-osové synchronizované profily: XY a UV

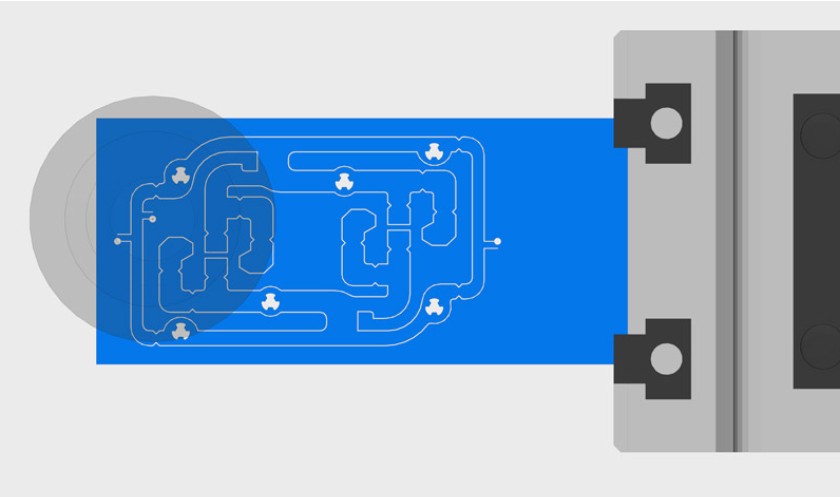

Kapsovanie, Rezanie bez Jadra

Keď je odrezok (slug) príliš malý, alebo príliš zložitý na jednoduché odstránenie, použite cyklus kapsovania bez jadra na odstránenie materiálu vo vnútri danej dutiny bez vytvorenia odrezku. Kapsovanie bez jadra je dostupné pre 2-osé aj 4-osé drôtové EDM s rôznymi obrábacími stratégiami na efektívne odoberanie materiálu prakticky z akéhokoľvek tvaru. ESPRIT EDGE Rozpozná a automaticky obrába iba odrezok, čím zabraňuje pretrhnutiu drôtu a minimalizuje čas obrábania.

• kapsovanie bez odrezku v 2-osom a 4-osom režime
• stratégie na efektívne odoberanie materiálu vo vnútri akéhokoľvek tvaru

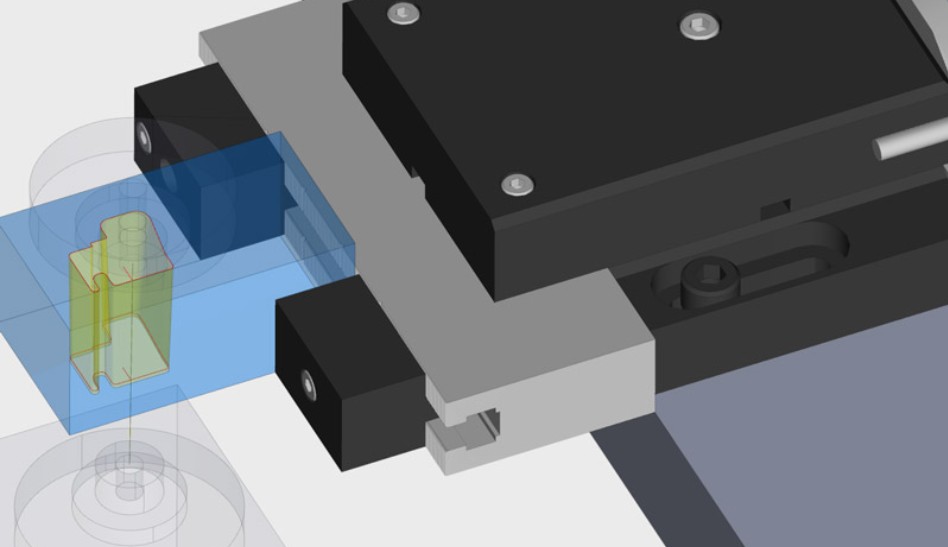

Strojovo-Optimalizované Programovanie

Ako CAM systém optimalizovaný pre konkrétny stroj ponúka ESPRIT EDGE riešenia individuálne prispôsobené pre každý model EDM stroja. S ESPRITom môžete rýchlo a spoľahlivo prejsť od návrhu k hotovému dielu, pričom znížite čas programovania a nastavovania, časy cyklov aj potrebu dohľadu operátora.

• G-kód optimalizovaný pre stroj bez potreby úprav

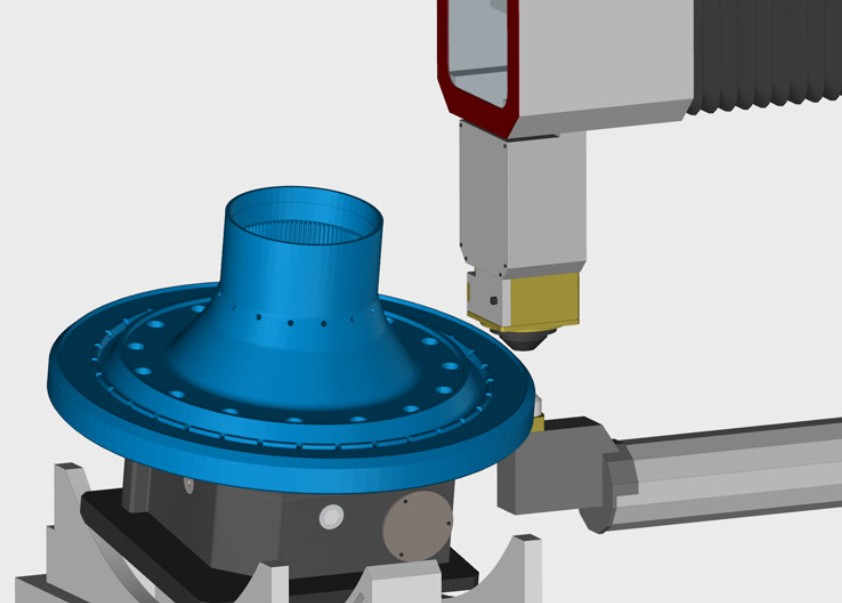

Pokročilé EDM Stratégie

Cykly kapsovania a kontúrovania v ESPRIT EDGE poskytujú rozsiahlu kontrolu nad reznými dráhami, aby sa dosiahla požadovaná kvalita dielu pri minimalizácii času rezania a eliminácii pretrhnutia drôtu. Zahŕňajú špecifické funkcie pre razníky a matrice, vložky foriem, obrábanie pod uhlom ako aj riadenie odrezkov (slug). Medzi ďalšie pokročilé funkcie patrí pridávanie špeciálnych pohybov pre ostré vnútorné aj vonkajšie rohy, nábehové a výbehové techniky eliminujúce viditeľné stopy (witness lines) a automatické zaobľovanie rohov. Na zlepšenie času cyklu pri viacnásobných rezoch ESPRIT EDGE strieda smer každého rezu namiesto návratu drôtu na začiatočný bod pri každom prechode.

• minimalizácia času rezania a eliminácia pretrhnutia drôtu
• špecifické funkcie pre razníky a matrice, vložky foriem, obrábanie s fazetkov a riadenie odrezkov

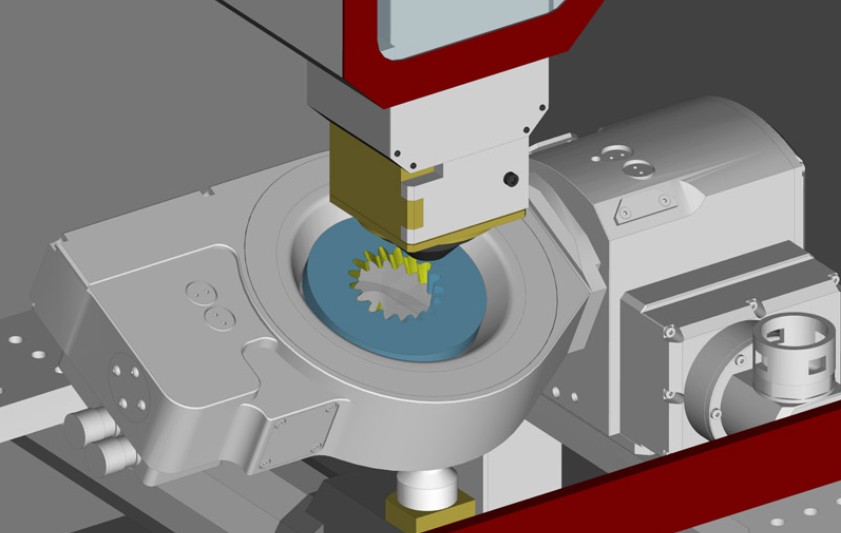

Rotačné EDM

Pridaním rotačnej osi k drôtovému EDM je možné obrábať diely s viacerých strán pri jednom upnutí. Rotačná os zároveň rozširuje škálu tvarov, ktoré možno rezať, pretože stroj môže kombinovať súčasný lineárny a rotačný pohyb. ESPRIT EDGE podporuje indexovanie, otáčanie a simultánne rezanie pre všetky EDM stroje, ktoré podporujú rotačný pohyb.

V ESPRITe sú k dispozícii tri typy rotačných funkcií:

• Otočiť a potom rezať (Turn-then-burn) – obrobok sa najprv otočí do požadovanej polohy a až potom sa začne rezanie
• Otáčať počas rezania (Turn-while-burn) – obrobok sa otáča počas samotného rezu
• EDM sústruženie (EDM turning) – obrobok sa počas rezu otáča podobne ako na sústruhu

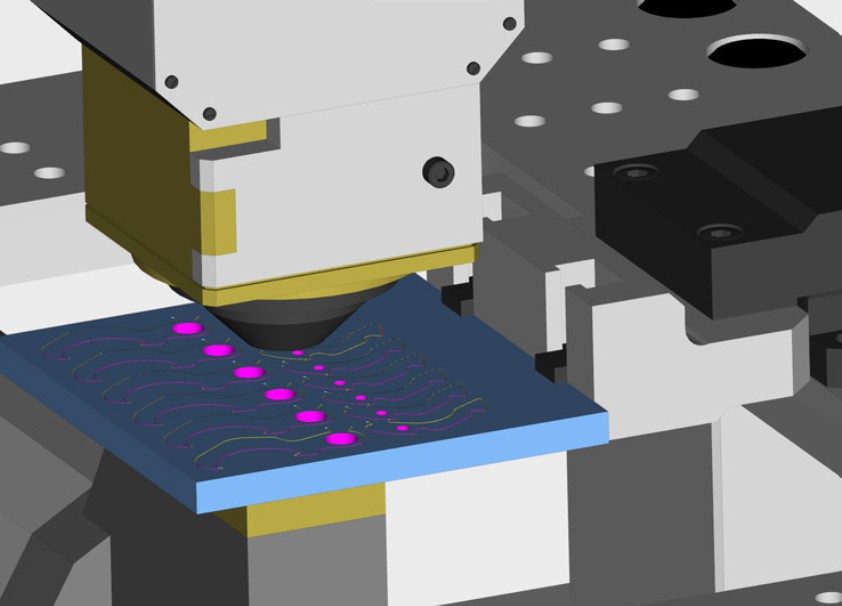

Bezobslužné Obrábanie

Pomocou programu v G-kóde ktoré minimalizujú potrebu zásahu operátora, umožňuje, ESPRIT EDGE EDM strojom pracovať bez obsluhy po dlhé časové obdobia. Na dosiahnutie tohto cieľa ESPRIT EDGE klasifikuje operácie na hrubovacie, dokončovacie prechody (skimming) a odrezanie (cut off) a následne optimalizuje ich poradie naprieč viacerými prvkami a obrobkami. Riadenie odrezkov (slug), kapsovanie bez tvorby odrezku a dodatočné mostíky (tabs) pre väčšie obrobky ďalej znižujú potrebu zásahu operátora. Vďaka tejto kombinácii optimálne usporiadaných rezov, správy odrezkov a automatického strihania a navliekania drôtu môže stroj pracovať dlhšie s minimálnym dohľadom.

• hrubovanie, dokončovanie (skimming) a odrezanie optimalizované pre viacero prvkov a obrobkov
• riadenie odrezkov
• dodatočné mostíky (tabs) pre väčšie obrobky

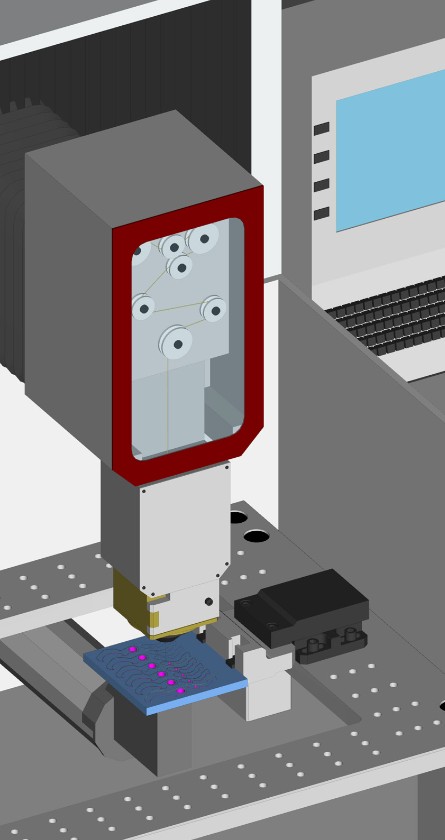

Obrábacie Cykly Drôtového Rezania

• Kontúrovanie, 2-osé s pokročilým opracovaním kužeľa:
  Zahŕňa samostatné stratégie hrubovania a dokončovania (skim) pre kužeľové aj priame steny. Medzi jednotlivými rezmi ESPRIT EDGE automaticky zabezpečuje všetky potrebné príkazy pre strihanie a navliekanie drôtu.
• Kapsovanie, 2-osé bez jadra:
  Keď veľkosť alebo tvar dutiny sťažuje efektívne spracovanie odrezkov (jadier), tento cyklus odstraňuje všetok materiál vo vnútri dutiny bez vytvárania odrezku.
• 4-osé kontúrovanie:
  Obrábanie riadené pomocou nezávislých horných (UV) a dolných (XY) profilov, ktoré môžu byť synchronizované v ľubovoľnom bode rezu. Zahŕňa hrubovanie, správu mostíkov (tabs) a voliteľné dokončovacie prechody.
• 4-osé kapsovanie bez jadra:
  Využíva 2-osú dráhu na odrezanie najväčšej časti materiálu, po ktorej nasledujú 4-osé pohyby bez jadra na odstránenie zvyšného materiálu, ktorý nemožno odobrať ako odrezok. Prípadne úplné 4-osové kapsovanie bez jadra pre celú dutinu bez vytvorenia odrezku.
• Otočiť a potom rezať (Turn-then-burn)​:
  Kontúrovanie alebo kapsovanie s použitím rotačnej osi s fixným uhlom.
• Otáčať počas rezania (Turn-while-burn):
  Kontúrovanie s plynulým otáčaním obrobku počas rezania.
• Otáčať a rezať (Spin and burn)​:
  Podobné sústruženiu – materiál sa odoberá vedením drôtu pozdĺž rotujúceho obrobku, čím vznikajú rotačne symetrické tvary.
• Čelné rezanie(Turn facing):
  Hrubovanie pomocou série indexových8 uhlov okolo obrobku, po ktorom nasleduje kontúrovací cyklus odstraňujúci prídavok. Materiál sa odoberá vo väčších kusoch, čo uľahčuje jeho zber a recykláciu.
• Kontúrovacie sústruženie (Turn contouring):
  Dokončovací cyklus, pri ktorom sa obrobok otáča pomocou rotačnej osi a súčasne sa kontúruje v 2 osiach.
• EDM vŕtanie (Hole Popper)​:
  Vŕtanie otvorov pomocou elektródy pre presné obrábanie otvorov malých priemerov
• Manuálne EDM:
  Vytvára operáciu drôtového EDM s rýchloposuvmi a/alebo pracovnými posuvmi pozdĺž manuálne zvolenej geometrie.
