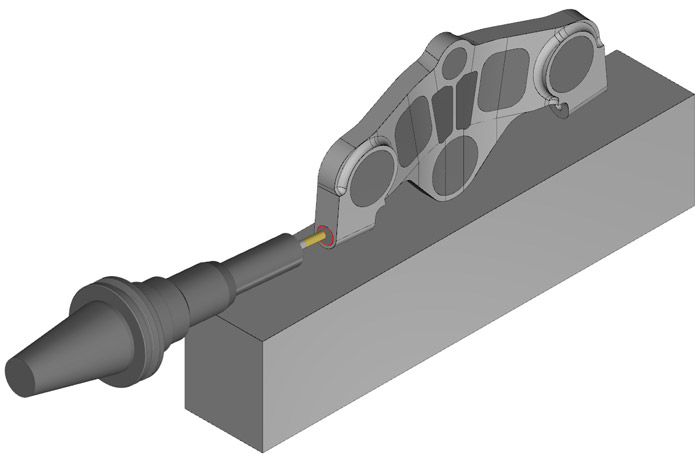

Modelom riadené obrábanie

Vychádzajúc z CAD modelu, ESPRIT analyzuje geometriu súčiastky s cieľom identifikovať prvky vhodné na opracovanie. Obrábacie cykly využívajú vlastnosti prvkov, ako je hĺbka, úkos a štýl otvoru, aby sa minimalizovalo ručné zadávanie, čím sa urýchli proces programovania a zníži sa riziko chyby. Každý prvok má automaticky priradenú pracovnú rovinu pre orientáciu 4-tej, alebo 5-tej osi. Ak sa aktualizuje CAD model, automaticky sa aktualizujú aj súvisiace dráhy nástroja, aby odrážali zmeny geometrie.

• znalosť súčiastky sa využíva na zjednodušenie programovania
• zrýchlenie procesu programovania a zníženie pravdepodobnosti chýb
• automatické pracovné roviny pre 3+2, 4. alebo 5. os, orientáciu súčiastky
• automatická aktualizácia asociatívnych dráh nástroja, ktoré odrážajú zmeny geometrie

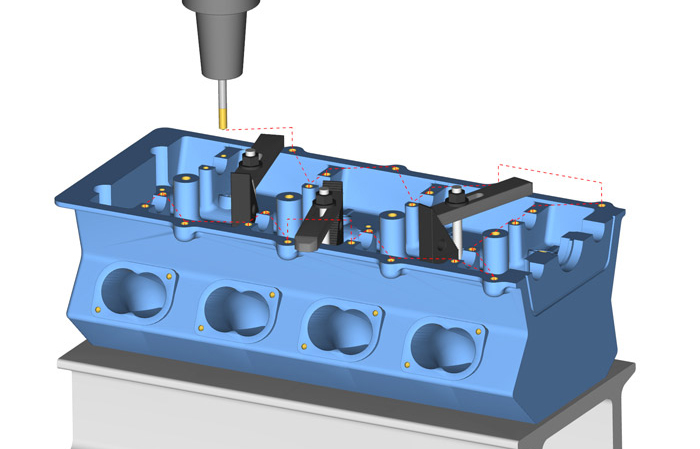

Automatizácia programovania

Počnúc digitálnym strojom sa na definovanie rovnakých nastavení pre danú triedu súčiastok používajú šablóny. Knižnice komponentov definujú držiaky a zveráky, čím sa urýchľuje proces nastavenia obrábania. Knižnice nástrojov poskytujú jednoduchú možnosť nastavenia stroja pre danú úlohu. Pomocou preddefinovanej sady procesov a metód opracovania sa nastavenie rezných podmienok pre každý cyklus vykoná rýchlo a procesy sú rovnaké pre všetky úlohy, čo poskytuje opakovateľné výsledky.

• zaznamenávanie a opakované používanie metód obrábania pre automatizáciu a jednotnosť
• šablóny pre rovnaké nastavenia pre danú triedu súčiastok
• knižnice držiakov a nástrojov na rýchle nastavenie stroja
• opakovateľné výsledky s použitím preddefinovaných postupov opracovania

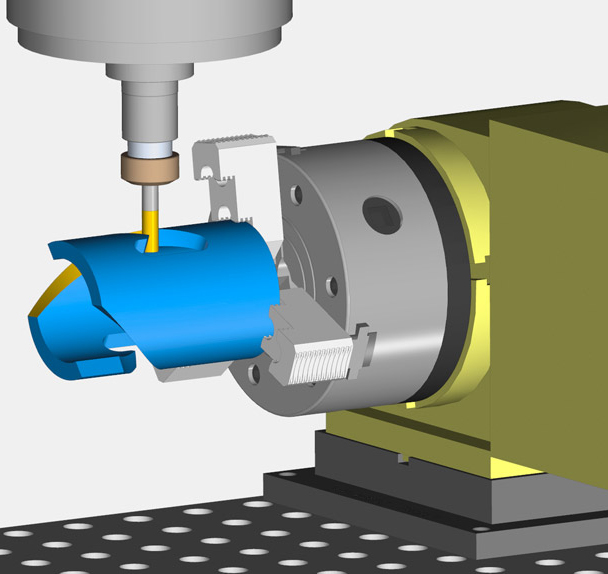

Adaptívne obrábacie cykly

ESPRIT Frézovacie (SolidMill) obrábacie cykly sa prispôsobujú tak, aby plne využili možnosti stroja, vrátane rotačného obrábania s polárnou interpoláciou pre rôzne cykly, keď je os rotácie rovnobežná s osou nástroja a výsledkom je optimalizovaný pohyb nástroja. Obrábacie cykly umožňujú rozsiahlu kontrolu nad dráhou nástroja, vrátane širokých možností pre nábeh, výbeh a odjazd nástroja. Počas prípravy opracovania sú nastavené posuvy, ofsety, vôle a ďalšie technické parametre, aby sa dosiahli optimálne výsledky. Všetky Frézovacie (SolidMill) cykly obrábania sa môžu použiť s jednou, dvomi, alebo tromi rotačnými osami na orientáciu modelu pred obrábaním. ESPRIT to riadi na základe kinematiky stroja a pracovných rovín použitých počas programovania.

• 3+1, 3+2, a možnosti rotačného obrábania
• cykly poskytujú rozsiahlu kontrolu nad dráhami nástroja
• vysoko-rýchlostné obrábanie je súčasťou každého obrábacieho cyklu:

  • konštantné zaťaženie nástroja pre minimalizáciu vybočenia nástroja
  • drážkovacie stratégie pre úzke drážky
  • hrubovanie zdola-hore minimalizuje čas opracovania
  • opracovanie po špirále s konštantným prekrytím
  • vyhladenie ostrých rohov
  • nábeh nástroja do materiálu pod uhlom a po špirále

Vŕtanie otvorov

Pomocou vŕtacích cyklov vyrobíte širokú škálu rôznych dier - slepých, priechodzích, hlbokých, závitových, zapustených, zahĺbených a ďalších dier. S možnosťou použitia poháňaného nástroja, alebo rotáciou obrobku, alebo rotáciou oboch, je sada cyklov v softvéri ESPRIT vhodná na použitie pre frézovanie a aj pre sústruženie. Vďaka prvku diera, ktorý obsahuje sadu vlastností, ktoré definujú štýl otvoru a jeho geometrický tvar, softvér ESPRIT rýchlo generuje cykly vŕtania s minimálnym časom cyklu pre opracovanie ľubovoľného počtu otvorov.

• rýchle generovanie dráh nástrojov optimalizovaných
  na minimálny čas cyklu
• obrábanie širokej škály rôznych dier: slepé, priechodzie, prerušované, hlboké, závitové, zapustené, zahĺbené a ďalšie
• vhodné na použitie na fréze aj sústruhu
• použitie poháňaného nástroja, rotácie obrobku, alebo rotácie oboch

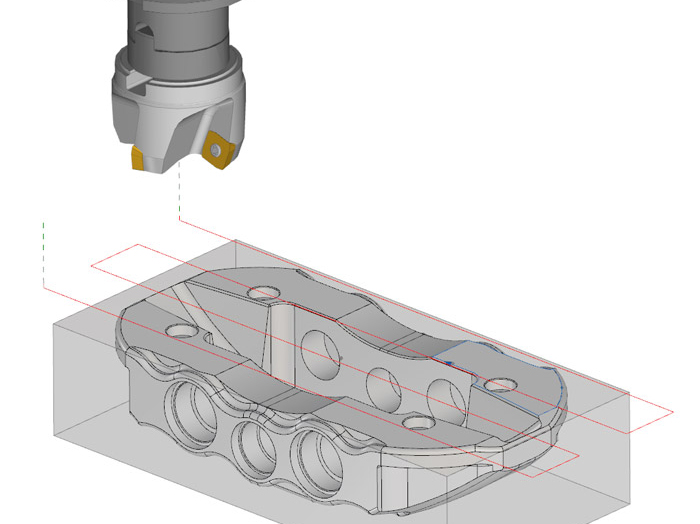

Frézovanie čela & Hrubovanie

ESPRIT obsahuje kolekciu frézovacích cyklov pre hrubovanie. Najvýkonnejší je cyklus Kapsovanie. Cyklus Kapsovanie rýchlo odstráni veľké objemy materiálu pre kapsy a dutiny súčasťou ktorých môžu byť ostrovy, výstupky a ďalšie kapsy a dutiny. Tento flexibilný cyklus vytvára dráhu nástroja, ktorá progresívne odstraňuje materiál vo vnútri hraníc v prírastkových hĺbkach optimalizovaných pre zbytkový polotovar v priebehu cyklu. Cyklus je možné použiť na slepé, alebo priebežné dutiny a kapsy s otvorenými, alebo uzatvorenými hranicami. V rámci jedného cyklu je možné vytvoriť hrubovacie dráhy a zároveň aj dokončovacie dráhy na stene a dne kapsy a ich rôznu kombináciu.

• kolekcia frézovacích cyklov pre hrubovanie; najvýkonnejší cyklus
  je Kapsovanie
• rýchle odstraňovanie veľkého objemu materiálu pre kapsy a dutiny, ktoré môžu obsahovať ostrovy, výstupky a ďalšie kapsy
• jeden cyklus môže vytvoriť hrubovacie dráhy, dokončovacie dráhy na stene a dne kapsy a ich rôzne kombinácie

Kontúrovanie & Dokončovanie

Kontúrovanie je mimoriadne flexibilný frézovací cyklus vhodný pre širokú škálu hrubovania, alebo dokončovania na otvorených a uzavretých tvaroch. Kontúrovanie sa používa na odstraňovanie materiálu pozdĺž zvislých stien, alebo stien pod uhlom a na opracovanie úkosov pozdĺž hrán súčiastky. Pomocou jednej operácie Kontúrovanie môžete urobiť hrubovací a dokončovací program s viacnásobným prechodom a prírastkom hĺbky. Automatické orezanie dráh podľa zbytkového polotovaru minimalizuje čas opracovania.

• flexibilný frézovací cyklus vhodný pre širokú škálu potrieb obrábania
• hrubovanie, alebo dokončovanie otvorených, alebo uzavretých tvarov
• minimalizácia času opracovania automatickým orezaním dráh nástroja podľa zbytkového polotovaru

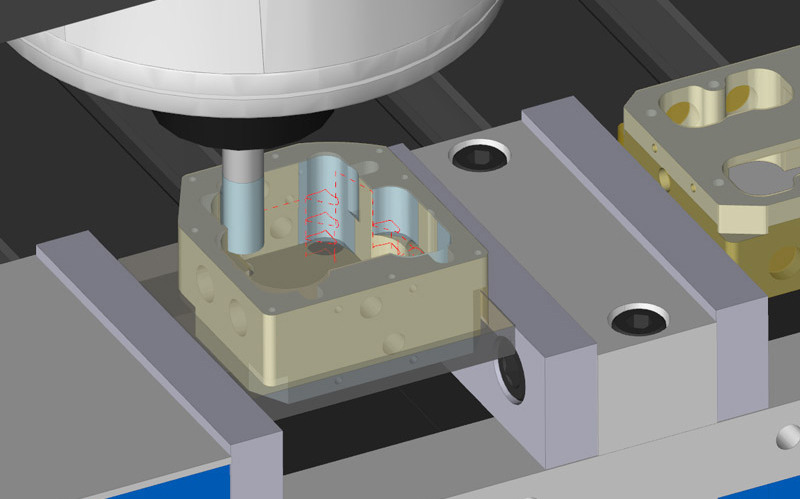

Optimalizácia pre zbytkový polotovar

ESPRIT pracuje v reálnom čase zo zbytkovým polotovarom v rámci operácií a medzi operáciami, ako aj medzi nastaveniami, čo zaisťuje kratšie doby cyklov a obrábanie bez kolízií. Zbytkový polotovar je k dispozícii na vizualizáciu v ktoromkoľvek kroku výrobného plánu a simuláciu je možné spustiť v ktoromkoľvek bode programu s použitím toho istého polotovaru. Dynamické monitorovanie polotovaru počas opracovania eliminuje obrábanie vzduchom a umožňuje opätovné zbytkové obrábanie po väčšom nástroji.

• monitorovanie polotovaru v reálnom čase eliminuje obrábanie vzduchom a minimalizuje premiestňovanie nástroja pre kratšie doby cyklov
• zbytkový polotovar možno vizualizovať v ktoromkoľvek kroku výrobného plánu
• simulácia sa môže spustiť kedykoľvek s použitím toho istého polotovaru

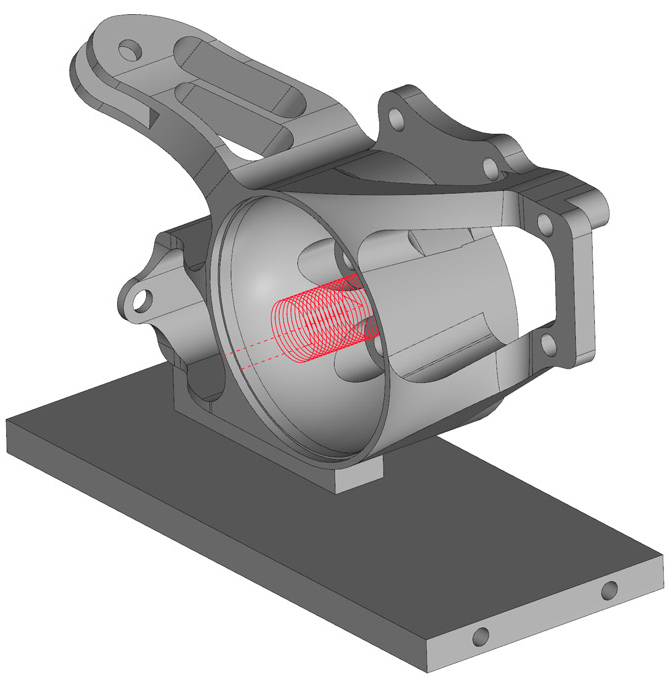

Obrábacie Cykly Frézovania

• Frézovanie čela: Odstraňuje materiál na rovnom povrchu pomocou lineárnych rezov

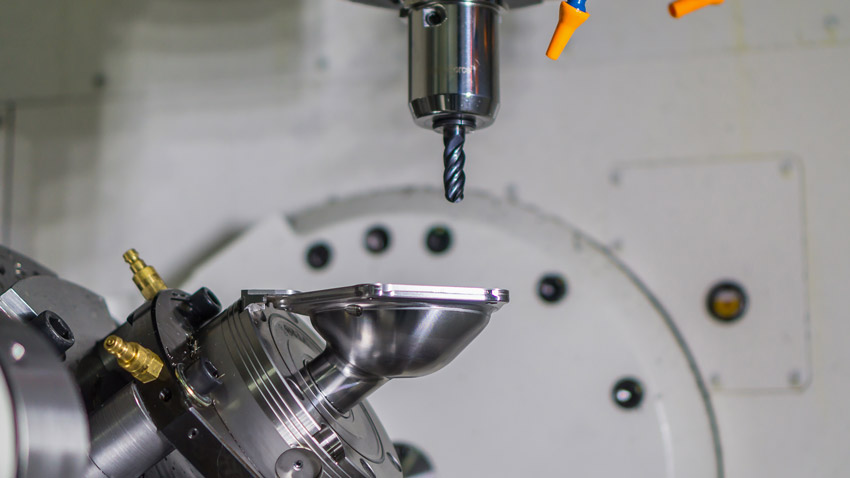

• ProfitMilling: Vysoko-rýchlostný hrubovací obrábací cyklus, ktorý výrazne znižuje čas cyklu a zvyšuje životnosť nástroja
• Kapsovanie: Ponúka kombináciu hrubovania a dokončovania pre kapsy, steny a dno káps
• Kontúrovanie: Univerzálny obrábací cyklus pre hrubovanie a dokončovanie profilov, hraníc, zrazení a častí prvkov
• Vŕtanie: Vŕtacie cykly pre vŕtanie slepých, priechodzích, hlbokých, závitových, zapustených a zahĺbených dier s možnosťou použitia poháňaného nástroja
• Frézovanie po špirále: Vytvorí frézovanie po špirále na vnútornej, alebo vonkajšej strane valcovitého tvaru
• Závitovanie: Frézovanie vnútorných a vonkajších závitov
• Frézovanie drôtového tvaru: Vytvorí 3D operáciu frézovania z 2D profilov
• Manuálne Frézovanie: Vytvorí operáciu frézovania pozdĺž manuálne vybratých geometrických prvkov
• Gravírovanie: Vytvorí operáciu frézovania na gravírovanie textu s niekoľkými možnosťami riadenia písma, veľkosti a orientácie textu. Na výber sú tri stratégie: Kontúrovanie, V krivka a Kapsovanie
