3D manufacturing format (3MF)
3MF výrobný formát je priemyslom podporovaný formát súborov, pomocou ktorého môžu dizajnérske aplikácie prenášať plne použiteľné 3D CAD modely, použiť ich v iných aplikáciách, platformách, službách a tlačiarňach.
S pomocou formátu 3MF sa spoločnosti môžu zamerať skôr na inovácie než na základné problémy interoperability. Najlepšie zo všetkého je, že je navrhnutý tak, aby sa zabránilo problémom často spojených s inými formátmi 3D súborov.
Konzorcium 3MF je nezisková organizácia, ktorá poskytuje podnikovú a právnu infraštruktúru pre 3MF, čo umožňuje skupinám stanoviť a prevádzkovať štandardy a spolupracovať na vývoji zdrojového kódu.
Konzorcium 3MF pracuje na súbore špecifikácií pre vytvorenie formátu súboru, ktorý je kompletný, zrozumiteľný ľuďom, jednoducho šíriteľný, jednoznačne definovaný a bezplatný.

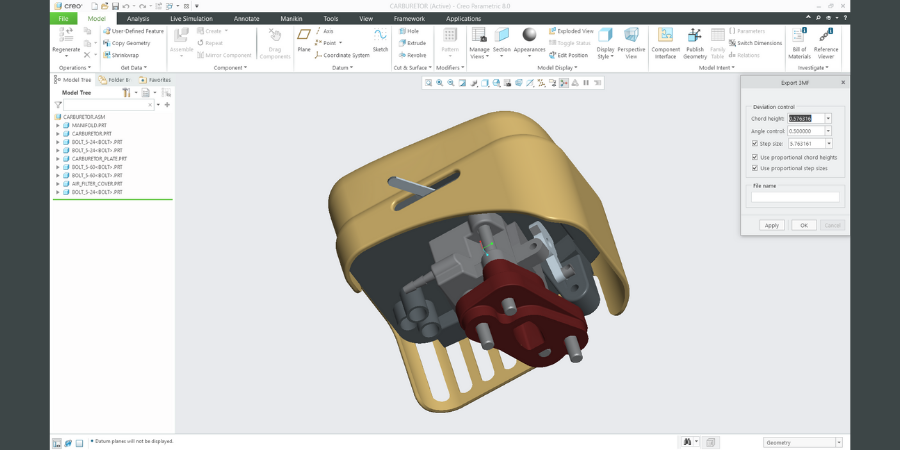

Vyššie uvedené video ukazuje, ako si môžete pripraviť na 3D tlač súčiastky, alebo zostavy pomocou Crea.
Aké problémy rieši 3MF?
Formát 3MF rieši pri aditívnej výrobe niekoľko problémov:
-
Poskytuje jeden formát podporovaný priemyslom, od dizajnu až po 3D tlač, bez straty informácií
-
Poskytuje jasnú definíciu viacnásobných dielov, (rozlišuje súčiastky v zostave) ktorá eliminuje možnosti prekrývania súčiastok medzi sebou, prípadne spájania súčiastok do jedného celku. Tiež sú jasne špecifikované jednotky, farby a vlastnosti modelov
-
Je natívny v systémoch microsoft windows a office
-
Všetky informácie potrebné na výrobu súčiastok sú zahrnuté do jedného kompaktného súboru

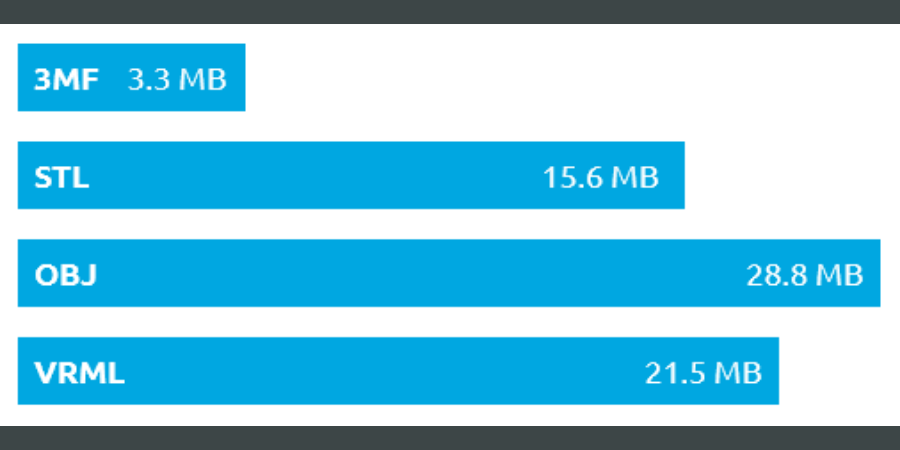

Obrázok: Porovnanie údajov uložených vo viacerých formátoch súborov
Výhody 3MF
Pri používaní 3MF môžete využiť niekoľko funkcií, vrátane:
-
Odoslanie farebného modelu na tlač
-
Tlač mriežkových štruktúr (lattice)
-
Začlenenie textúr
-
Zahrnutie podporných štruktúr s modelom
-
Priradenie materiálov
-
Tlač objektov so špecifickou veľkosťou a rozmermi
-
Správa úplnej tlačovej štruktúry AM (kompletné nastavenie 3D tlače,ako vrstvy, rýchlosti, teploty, podpory atď..)
-
Sledovanie dielov vo výrobných systémoch
3MF a Creo
PTC je členom konzorcia 3MF. Prečo by malo Creo užívateľom záležať na používaní súborov 3MF?
Na začiatok, môžete exportovať 3MF súbory zo súčiastok, alebo zostáv, alebo z nastavenia tlače. Potom môžete priamo posielať modely do softvérov na prípravu 3D tlače, ktoré ste dostali k Vašim 3D tlačiarňam. Alebo môžete posielať modely napr. zákazníkom aby si mohli pozrieť ich vizualizáciu priamo v štandardných Windows aplikáciách.
Ak potrebujete vykonať vyhladenie modelov, kontrolu možností tlače, alebo tvorbu podporných štruktúr, môžete toto urobiť priamo v príprave tlače, v zostave zásobníka (tray assembly).
Keďže zostava zásobníka (tray assembly) sú dáta alebo položky kontrolované Windchillom, môžete v systéme PLM pripravovať dáta tak, aby ste mohli replikovať tlač modelov, ktoré ste dnes vytlačili aj hocikedy v budúcnosti.
Chcete vedieť viac o aditívnej výrobe? Ak áno, tak kliknite na obrázok:
Článok je prevzatý zo stránok PTC.
