Kvalitné tangentné plochy pomocou ISDX modelovania

Určite viete, že Creo Interactive Surface Design Extension (ISDX) umožňuje dokonalú integrácia 3D dizajnu a konštrukcie pomocou kombinácie parametrického modelovania s návrhom voľne tvarovaných plôch.

Okrem návrhu dizajnu ISDX modul môžete využiť aj pri úprave a návrhu tangentne spojených plôch pri vytváraní nástrojov.



ISDX brožúra

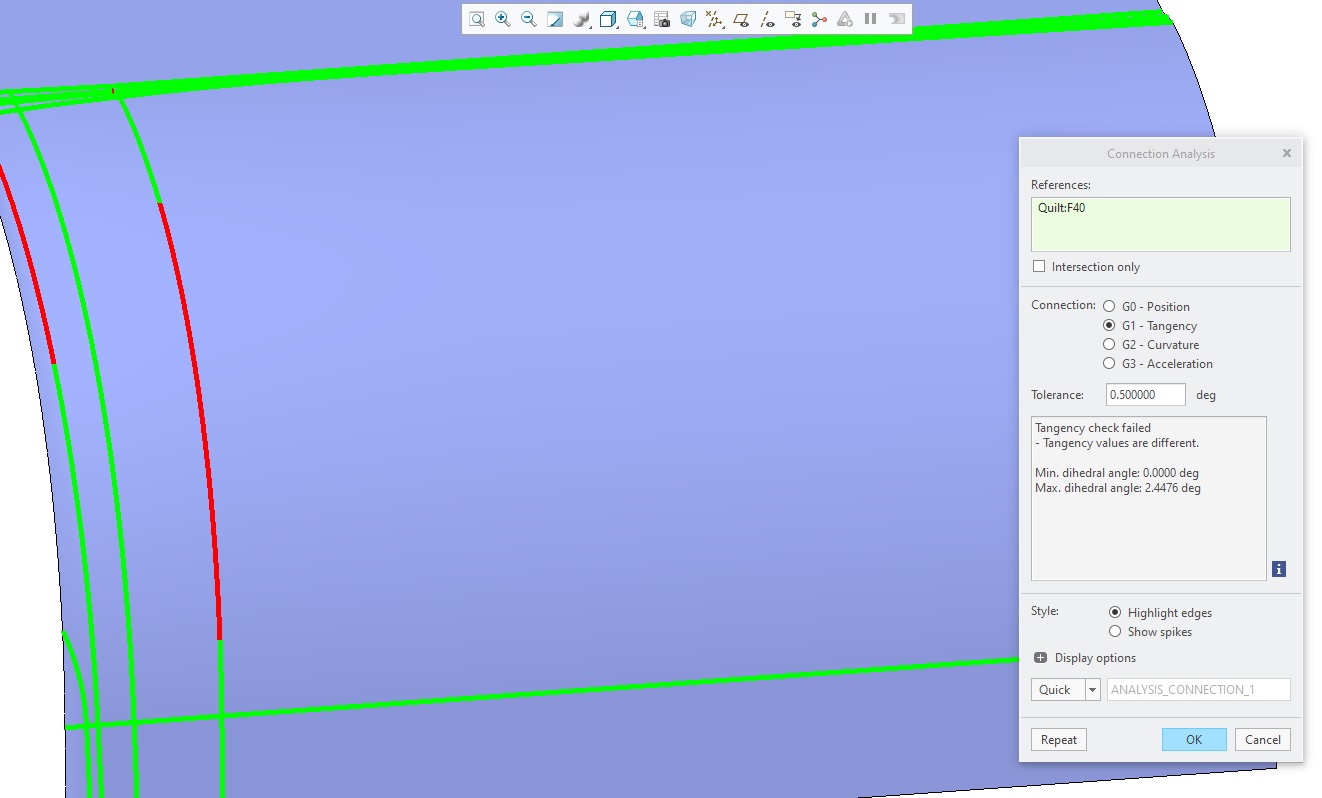

Analýza spojenia

Od verzie CREO 5.0 je k dispozícii analýza spojenia, ktorá vám v grafickom okne zobrazí na ktorých miestach váš model po zadaní požadovanej tolerancie spĺňa vybranú podmienku spojenia a kde podmienka nie je splnená.

Analyzovať môžete nasledovné podmienky spojenia:

  • G0 - Position.
  • G1 - Tangent.
  • G2 - Curvature.
  • G3 - Acceleration.

Podmienky spojenia kriviek

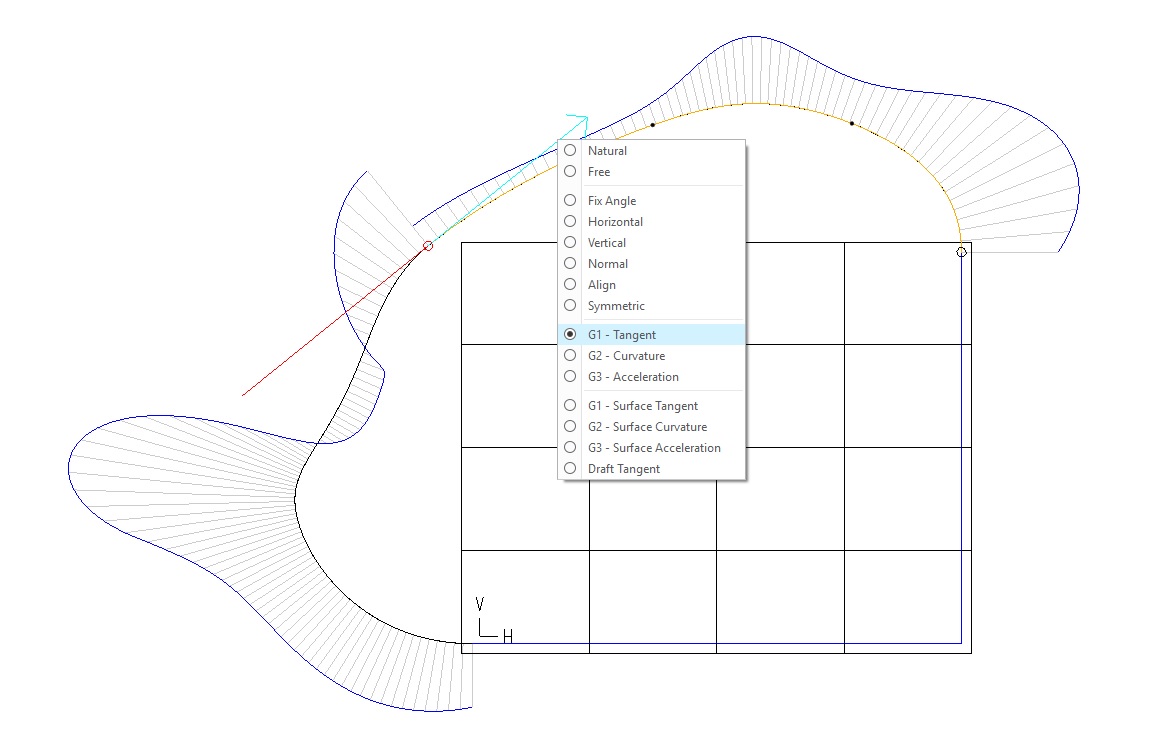

G1 - Tangent

- Tangentná krivka

- Dotyčnica kontinuity

- Rôzna hodnota krivosti.

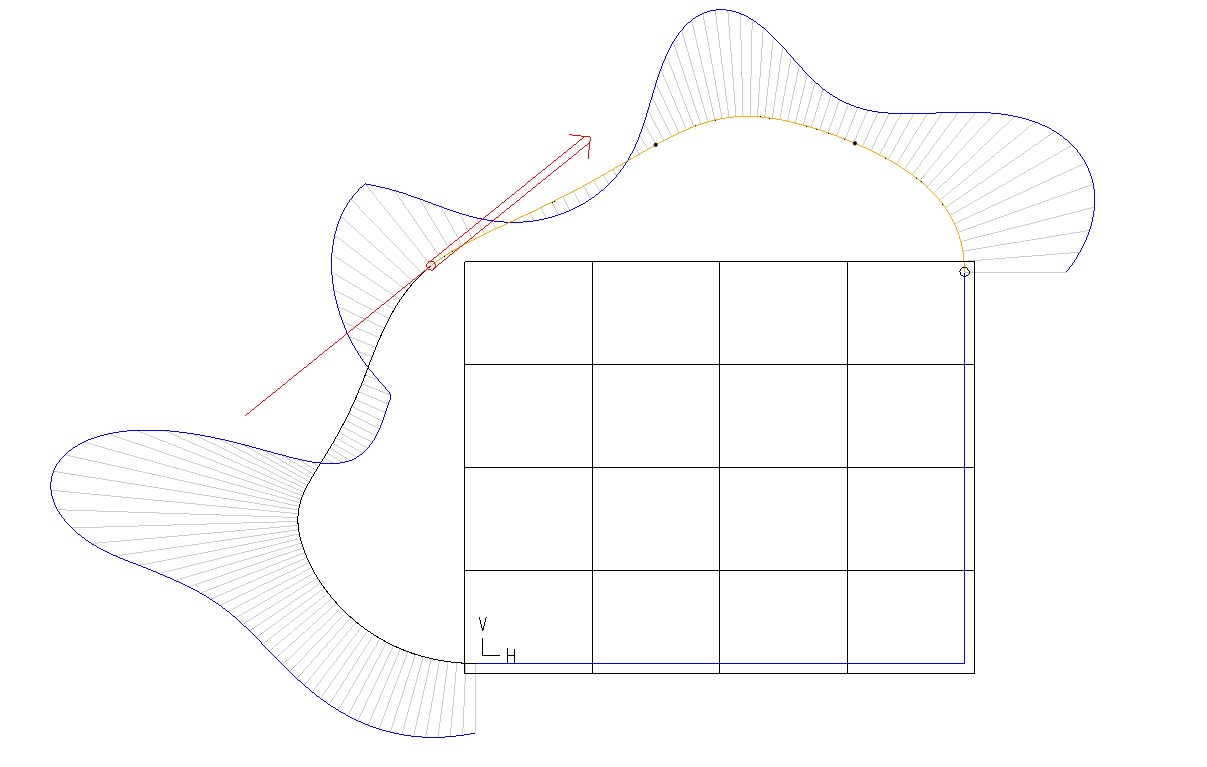

G2 - Curvature

- Tangentná krivka

- Dotyčnica kontinuity

- Rovnaká hodnota krivosti.

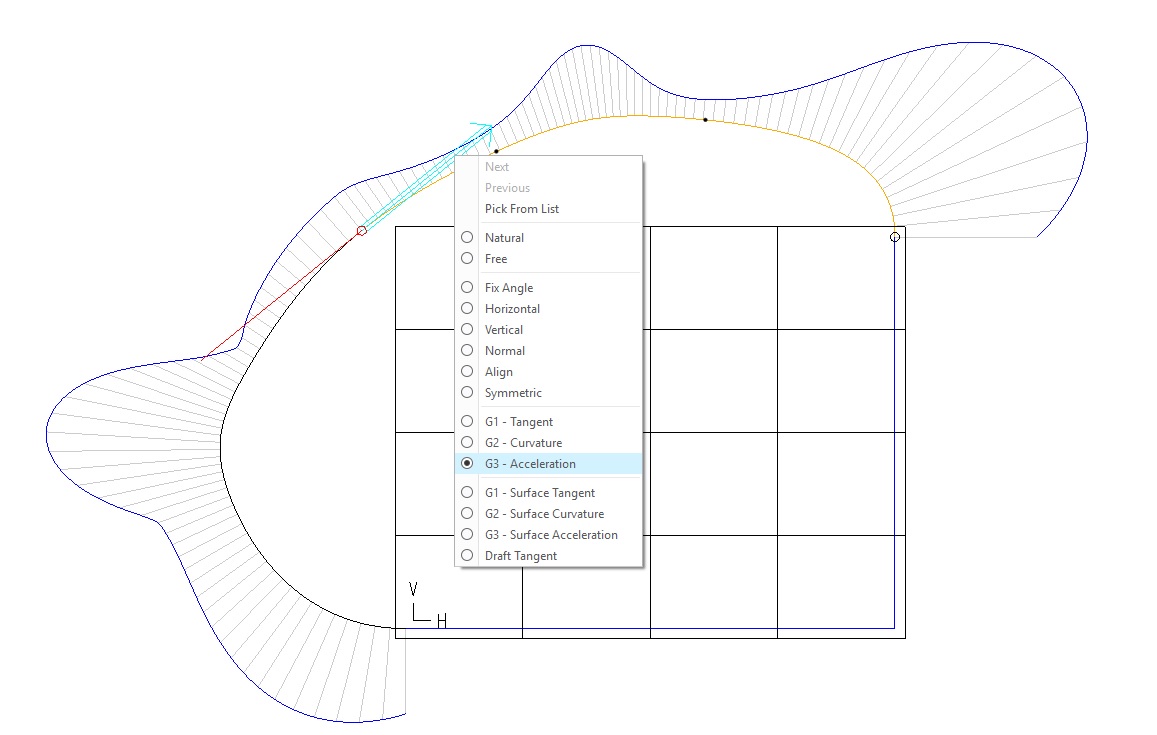

G3 - Acceleration

- Tangentná krivka

- Dotyčnica kontinuity

- Rovnaká hodnota krivosti tangentne napojená.

Plochy navrhnuté na základe týchto podmienok si preberajú vzájomné spojenie podľa spojenia zadefinovaného na krivkách a naopak.

Analýza spojenia po použití ISDX modelovania

Splnená podmienka tangentnosti pre všetky vybrané plochy.
Postup si pozrite v nasledujúcom videu.
