Creo Ansys Simulation

Creo Ansys Simulation umožňuje riešiť priamo v Creo softvéri vysoko presné tepelné, štrukturálne a modálne analýzy. Tento nový nástroj pridáva do prostredia CAD ľahko použiteľnú a plne funkčnú simuláciu, (s využitím špičkovej technológie Ansys riešení) aby konštruktéri a dizajnéri mohli vylepšovať a overovať svoje modely s vysokou presnosťou.

Aké štúdie môže Creo Ansys Simulation vykonávať?

• Analýzy konečných prvkov pre súčiastky a zostavy
• Automatické vytváranie sietí
• Idealizácie modelovania konečných prvkov
• Statická štrukturálne analýza
• Modálna analýza
• Tepelná analýza
• Lineárna kontaktná analýza
• Definovanie spojení

A samozrejme, v budúcich vydaniach bude nasledovať viac možností.

Ako sa Creo Ansys Simulation líši od Creo Simulation Live?

Toto nie je prvýkrát, čo PTC a Ansys spolupracovali. Možno si pamätáte, že spoločnosť PTC nedávno uzavrela partnerstvo so spoločnosťou Ansys (lídrom v oblasti inžinierskeho simulačného softvéru) na dodávaní Creo Simulation Live.

Charakteristickým znakom Creo Simulation Live je jeho rýchlosť. Softvér čerpá z grafickej jednotky (GPU) vášho počítača a poskytuje analýzu v reálnom čase. To znamená, že konštruktéri dostanú okamžitú spätnú väzbu o svojej práci, už pri navrhovaní.

Creo Ansys Simulation si berie časť tejto rýchlosti na úkor presnosti, na ktorú sa môžete spoľahnúť pri úplnom overení svojho návrhu.

Ktorý simulačný nástroj by ste mali použiť?

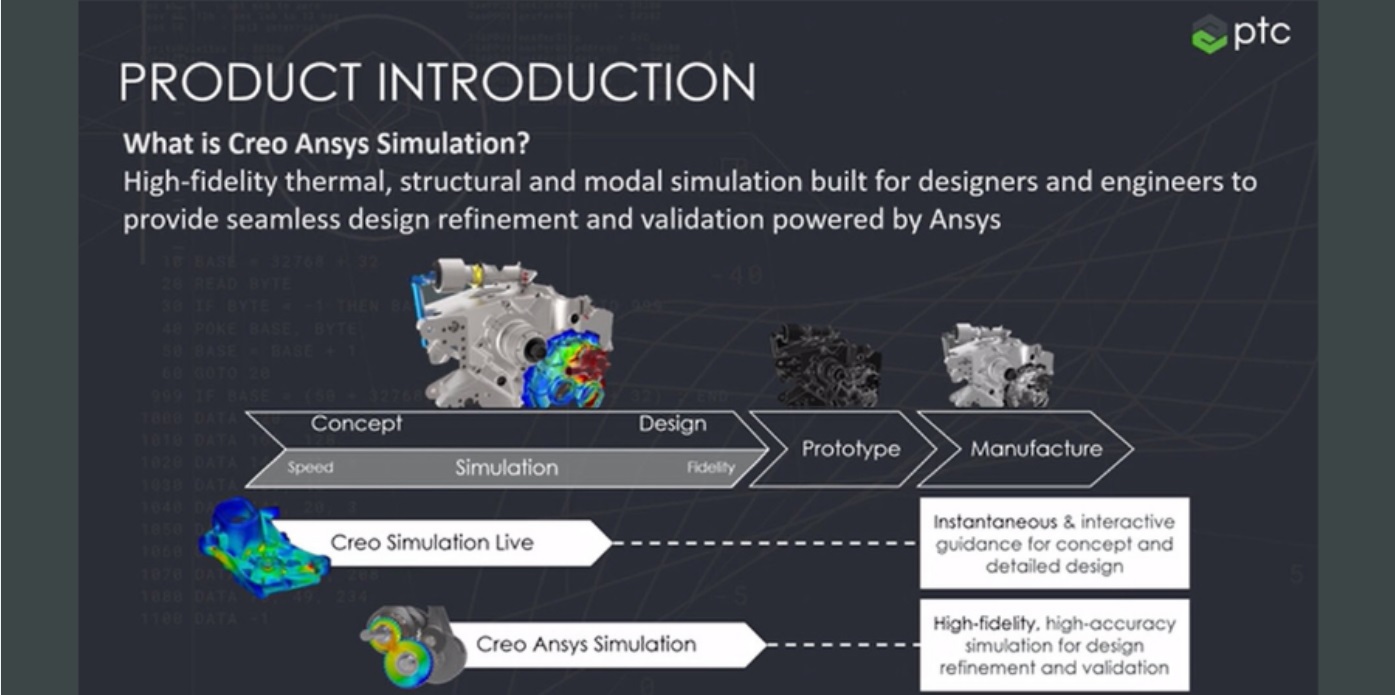

To môže závisť od toho, v akom návrhovom štádiu sa nachádzate. Všeobecne platí, že Creo Simulation Live najviac pomáha pri prvotnom koncepčnom návrhu, keď záleží na rýchlosti. Creo Ansys Simulation je dobrou voľbou pri neskoršej fáze návrhu, keď potrebujete vyššiu presnosť. Môže vám pomôcť vylepšiť a overiť vaše modely, ešte pred ich odoslaním do prototypovej výroby, ako je to znázornené na nasledovnom obrázku:

Ako možno predpokladáte, ak používate oba nástroje, môžete ľahko zdieľať zaťaženia a obmedzenia, ktoré vytvoríte v jednom nástroji, s druhým nástrojom.

Predstavujeme vám Creo Ansys Simulation

Creo Generative Design extension

Generative Design Extension (GDX) založený na Cloudovom riešení automaticky vytvára niekoľko inovatívnych CAD modelov založených na Vašich inžinierskych požiadavkách, ktoré zahŕňajú napríklad materiály a procesy vyrábania.

Systém umelej inteligencie potom identifikuje najlepšie možnosti, vrátane tých, ktoré by Vás pravdepodobne ani nenapadli, tak vyprodukuje vysokovýkonné dizajny s neuveriteľnou rýchlosťou, a to všetko v prostredí PTC Creo. Modely dokonca môžete preklopiť do takzvanej B- rep geometrie, ktorú je možné jednoducho upravovať a analyzovať neskôr.

Najlepšia časť je tá, že je to veľmi jednoducho použiteľné prostredie tak isto pre skúsených inžinierov, ako  aj pre mladších inžinierov, ktorí pomocou týchto nástrojov vedia vyrábať vysokokvalitné a lacnejšie funkčné produkty.

Ako sa Creo Generative Design extension líši od Generative Topology Optimization

pred niekoľkými rokmi PTC vytvorilo Generative Topology Optimization (GTO) extension. Táto technológia tiež vytvára CAD modely založené na vašich nastaveniach a požiadavkách – zahrňujúcich materiál a proces výroby. A ako aj z GDX tak aj tu, dizajny môžu byť konvertované do B- rep geometrie v Creu.

Ale na rozdiel od GDX, GTO beží na Vašom lokálnom počítači a môže vyhodnotiť dizajn iba pre jeden materiál a jednu sériu nastavení.

Ktoré rozšírenie (funkčnosť) by ste mali použiť? To záleží na to, koľko možností a nastavení chcete porovnať.

Ak nemáte veľa možností ohľadne materiálov, alebo procesov výroby a môžete si dovoliť optimalizovať svoje modely po jednom, tak spustite lokálne GTO. Navrhne a vytvorí najlepší model založený na vašich požiadavkách a nastaveniach.

Ak chcete vytvoriť a vyhodnotiť viac možností so širším výberom materiálov a výrobných procesov, nahrajte svoje požiadavky GTO do GDX a o ostatné sa postará umelá inteligencia a cloud. Rýchlo vytvorí niekoľko možností, ktoré vyhovejú Vašim špecifikáciám. Pomôže Vám dokonca zúžiť výber, aby ste mohli rýchlo porovnať a vybrať ten najlepší model.

Stručne povedané, GDX Vám ušetrí hodiny alebo dokonca aj dni alebo týždne práce na to aby ste prišli čo najrýchlejšie k najlepšiemu dizajnu

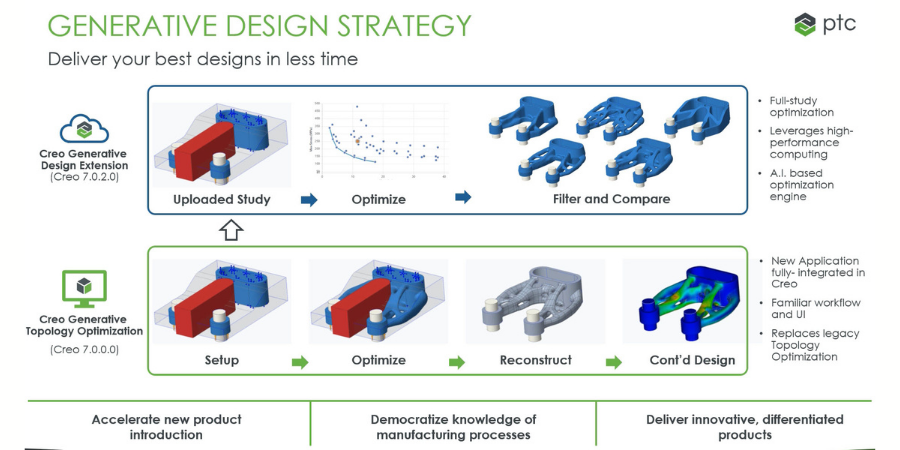

 Obr.: Porovnanie GDX a GDO

Pozrite sa na video nižšie.



Chcete vedieť viac? Pozrite si webcast na stránkach PTC.

Článok prevzatý zo stránok PTC.
